Configuração Global no SCS: Rever o Menu "Options" para uma Análise Estrutural Rigorosa

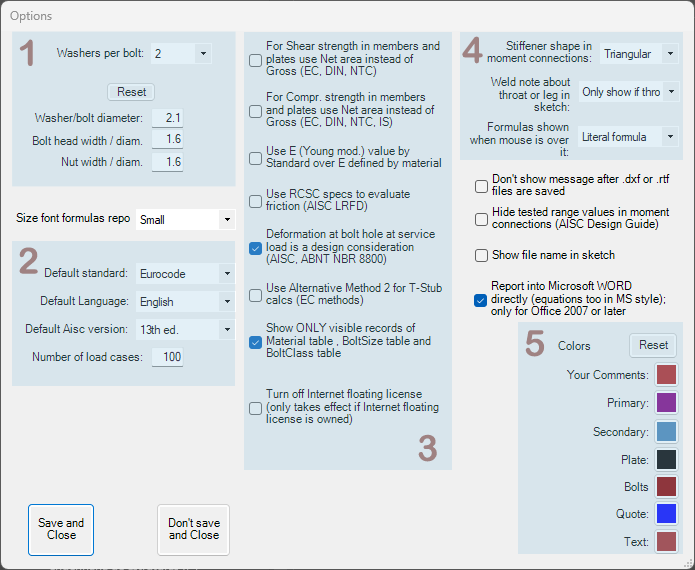

No SCS - Steel Connection Studio, o menu Options atua como o painel de controlo global que governa os parâmetros de cálculo e as definições geométricas de base. Uma parametrização incorreta neste menu pode induzir erros na avaliação da rigidez, na verificação de estados limites ou na representação gráfica dos pormenores construtivos.


Esta secção estabelece a geometria base dos elementos de fixação e os parâmetros por defeito para novos modelos.

1) Geometria do Conjunto Parafuso-Porca-Anilha

  • Anilhas por parafuso: Define a quantidade padrão de anilhas no aperto do parafuso.
  • Rácios Dimensionais: Permite calibrar a relação entre o diâmetro do fuste e as dimensões da cabeça do parafuso e da porca.
    • Nota Técnica: A precisão destes valores é vital para a verificação automática de colisões e folgas de aperto durante o detalhe da ligação.



2) Normas e Idioma Padrão

  • Define-se aqui a Norma de Referência e o idioma para novos ficheiros.

Importante: A alteração destes campos não atualiza uma ligação já em execução. Para alterar a norma de uma ligação em curso (ex: passar de Eurocódigo para AISC), deve utilizar-se o separador General do próprio formulário de cálculo.

O campo Number of load cases define a capacidade da matriz de combinações de ações.

  • Gestão de Dados: O software permite até 499 combinações. Aumentar este valor facilita a importação de envolventes complexas do SAP2000 e ou ETABS.
  • Alerta de Integridade: Reduzir este número num ficheiro existente truncará a matriz, eliminando permanentemente as combinações que excedam o novo limite.


3) Critérios de Rotura: Área Effetiva vs. Área Bruta

Para normas baseadas em estados limites (EC, DIN, NTC), o engenheiro deve definir o critério de resistência:

  • Resistência ao Corte: A opção "Use Net area instead of Gross" impõe o uso da secção líquida (Anet) nas verificações ao corte em perfis e chapas, penalizando a resistência em zonas de furação.
  • Resistência à Compressão: Analogamente, permite verificar a encurvadura ou esmagamento local considerando a redução de secção pelos furos.
    • Recomendação: No caso do EC3 validar sempre com o Anexo Nacional da EN 1993-1-8, pois o uso da área efetiva é a abordagem mais conservativa e segura.

Rigidez Elástica do Material (E)

A opção "Use E value by Standard over E defined by material" controla o valor do Módulo de Elasticidade a adotar na análise.

  • Ativado (Recomendado): O SCS impõe o valor normativo (E = 210000 MPa para o Eurocódigo ou 29000 ksi para AISC). Isto garante a coerência dos cálculos de rigidez da ligação, independentemente das variações nos dados técnicos de fabricantes específicos inseridos na base de dados.

Especificidades Normativas (AISC)

Para projetos segundo a norma americana:

  • Atrito (RCSC): Ativa as especificações do Research Council on Structural Connections para a avaliação de ligações pré-esforçadas.
  • Deformação no Furo: Considera a ovalização do furo sob cargas de serviço como um estado limite de utilização condicionante.

Use Alternative Method 2 for T-Stub calcs

  • No âmbito do Eurocódigo 3 (EN 1993-1-8), o cálculo da resistência à tração de componentes (como banzos ou chapas de extremidade) usa o "Método do T-Stub Equivalent".

Filtragem de Classes de Resistência

A opção "Show ONLY visible records..." ativa um filtro essencial para a gestão da qualidade do projeto.

  • Controlo de Erros: Quando ativa, o software oculta nas listas de seleção as classes de parafusos ou materiais marcados como "não visíveis" na base de dados. Isto impede, por exemplo, a especificação acidental de parafusos ASTM A490 num projeto dimensionado com parafusos de classe 10.9 (EN ISO 898-1).

Licenciamento Flutuante

A opção "Turn off Internet floating license" permite realizar o check-out da licença para a máquina local.

  • Aplicação: Fundamental para garantir o acesso ao software em ambientes sem conectividade, bloqueando a licença temporariamente ao hardware do utilizador.



4) Detalhe Construtivo e Documentação

  • Rigidificadores: Define a geometria dos rigidificadores da alma em ligações resistentes ao momento (ex: Triangular vs. Retangular).

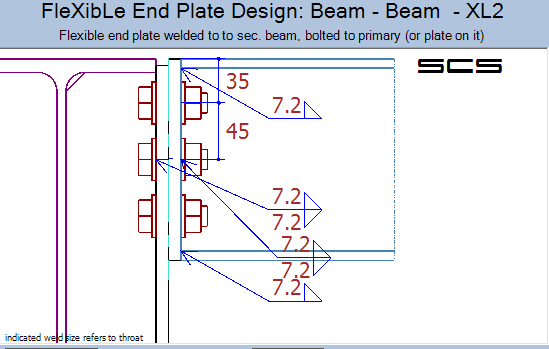

  • Anotação de Soldadura: Permite configurar se a cota apresentada no desenho técnico se refere à Espessura da Garganta ou ao Comprimento do Cateto. Esta distinção é crucial para evitar erros de interpretação em obra.

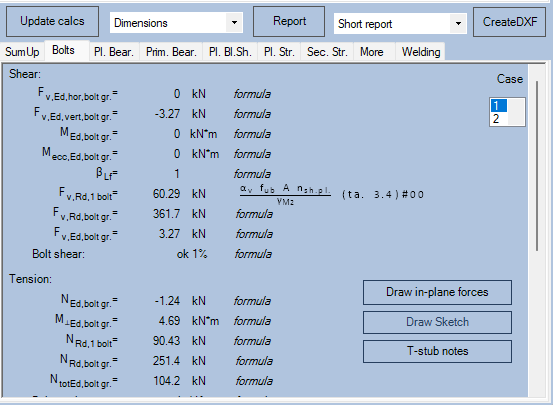

  • Visualização de Fórmulas em Tempo Real: Quando ativa, permite que o engenheiro passe o cursor do rato sobre os valores de resultados na interface principal para ver surgir uma "etiqueta" com a fórmula matemática exata utilizada naquele cálculo.


5) Personalização Cromática

O painel Colors permite ajustar o código de cores do modelo 3D e 2D, facilitando a distinção visual entre componentes:

  • Hierarquia Estrutural: Definição de cores distintas para elementos Primários e Secundários. Isto é vital em nós complexos para distinguir rapidamente o elemento de suporte (ex: pilar) do elemento suportado (ex: viga).
  • Componentes de Ligação: Personalização da cor das Chapas e dos Parafusos, permitindo criar contraste suficiente para detetar visualmente colisões ou erros de modelação.
