Análise de Fendilhação de Lajes no ETABS / SAFE: Controlo de Armaduras para Rigidez Fendilhada e de Longo Prazo
A previsão rigorosa de flechas em lajes de betão armado exige compreender como o ETABS/SAFE calcula a rigidez fendilhada. A analise Floor Cracking atualiza automaticamente a rigidez à flexão, elemento a elemento, para refletir a fendilhação e — quando necessário — efeitos de longo prazo como fluência e retração.
Para obter resultados fiáveis, os engenheiros devem saber que armadura a análise está realmente a utilizar, como controlar essa fonte de armadura em lajes e vigas, e como auditar o resultado. Embora o software ainda não disponibilize uma tabela direta com a armadura usada por elemento finito, permite rever os modificadores finais de rigidez à flexão usados na última iteração do caso de carga Floor Cracking. Estes modificadores mostram exatamente como a rigidez fendilhada foi distribuída pela laje.
Este artigo apresenta um fluxo de trabalho claro e autónomo mostrando como a armadura é selecionada, como a substituir quando necessário e como verificar os resultados com confiança.
1) O que esta análise faz (e não faz)
1.1 Como funciona a interpolação de rigidez fendilhada (referência visual)

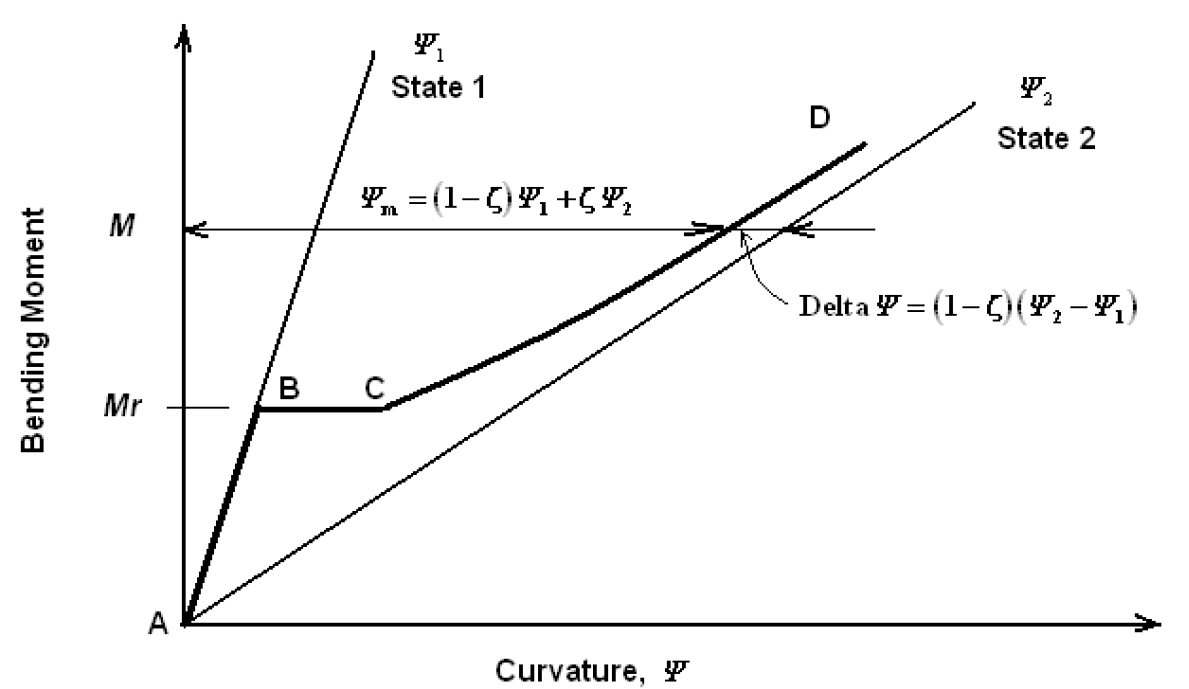

A figura abaixo ilustra o comportamento típico momento–curvatura de um elemento de laje armado, mostrando o estado não fendilhado (Estado 1), o momento de fendilhação e o estado totalmente fendilhado (Estado 2). Este diagrama clarifica como o algoritmo Floor Cracking transita entre estados de rigidez.
Momento versus curvatura para um elemento de laje armado.
1.2 O que esta análise faz
- Executa um procedimento iterativo de rigidez fendilhada.
- Utiliza uma interpolação momento–curvatura entre os estados não fendilhado e totalmente fendilhado.
- Atualiza modificadores de rigidez à flexão por elemento shell e por direção de flexão.
- Inclui fluência e retração para casos de longo prazo.
1.3 O que esta análise NÃO faz
- Não modela a não linearidade material completa (layered shell) nas direções de membrana da laje.
- Não inclui tension stiffening não linear nem fendilhação no comportamento de membrana.
- Não substitui a modelação não linear detalhada com Shell Layered quando o objetivo é avaliar restrições no plano, fendilhação por retração no plano ou ação de diafragma não linear.

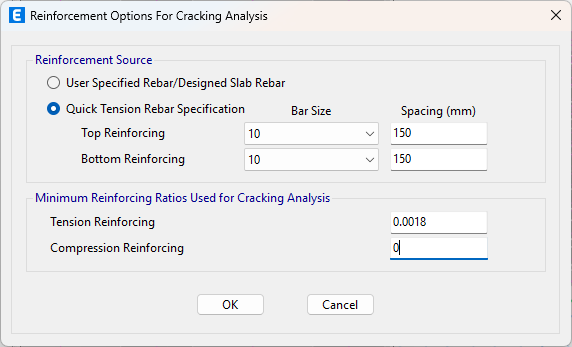

2) O centro de controlo: Analyze > Cracking Analysis Options
Este formulário governa como a armadura é considerada para as análises Floor Cracking e contém dois grupos de definições chave.
2.1 Reinforcement Source (escolher uma)
- User Specified Rebar / Designed Slab Rebar
- Onde existirem objetos de armadura de laje (Draw > Draw Slab Rebar), estes são usados.
- Noutros locais, a rotina usa a armadura de laje dimensionada na última execução do Concrete Slab Design.
- Quick Tension Rebar Specification
- Top Reinforcing e Bottom Reinforcing são especificações uniformes de armadura de tração para a análise (ver Secção 3.2 para uma nuance importante).
2.2 Minimum Reinforcement Ratios Used for Cracking Analysis
- Tension Reinforcing
- Compression Reinforcing
Estes mínimos são sempre impostos em toda a laje como limite inferior. Sempre que a armadura resultante da opção escolhida em Reinforcement Source for inferior a esses mínimos, serão os mínimos a governar.
3) Fontes de armadura em lajes — o que implicam
3.1 User Specified Rebar / Designed Slab Rebar
- Os objetos de armadura de laje definidos pelo utilizador são inputs de análise para rotinas relacionadas com fendilhação (não são outputs de pormenorização).
- A prioridade em cada região é:
- armadura do utilizador (se desenhada);
- caso contrário, armadura dimensionada;
- e as armaduras mínimas substituem (1) e (2) onde forem superiores.
Nota sobre versões antigas: Em algumas versões anteriores, a armadura definida pelo utilizador não estava totalmente integrada no Floor Cracking. Se depende de armadura de utilizador em versões antigas, valide resultados através da auditoria de modificadores de rigidez (Secção 6).
3.2 Quick Tension Rebar Specification (nuance importante)
Quick não cria uma malha constante superior+inferior. Adiciona armadura apenas onde existe tração e não coloca armadura em zonas de compressão.
Consequência prática: As flechas são tipicamente conservadoras face a uma malha constante real, porque o Quick ignora o contributo favorável da armadura em compressão, especialmente para comportamento de longo prazo (fluência/retração).
3.3 Modelar corretamente uma malha base constante
Se a laje tem de facto uma malha base constante superior+inferior:
- Passo 1 — Representar a malha base via Minimum Reinforcement Ratios
- Defina Tension Reinforcing e Compression Reinforcing iguais à malha real. Isto impõe um limite inferior uniforme em toda a laje.
- Passo 2 — Adicionar aumentos locais com objetos de armadura de laje
- Onde é necessária armadura adicional (apoios, aberturas, tiras), desenhe a armadura total (base + adicional).
Não desenhe apenas o “extra”: em regiões com armadura do utilizador, o programa considera exatamente o que está desenhado (não soma mínimos). Por isso, desenhe a armadura total nas zonas reforçadas.
4) Armaduras mínimas — sempre ativas, por vezes governantes
- Os mínimos estão sempre ativos como limite inferior.
- Governa apenas onde excede a armadura da fonte selecionada (utilizador, dimensionamento ou quick).
- Saber onde governam faz parte de uma boa auditoria.
5) Vigas — como a armadura é usada e como a controlar
Para vigas, o Floor Cracking usa tipicamente a armadura longitudinal proveniente dos resultados de Concrete Frame Design. Se esses resultados existem, a rigidez fendilhada das vigas refletirá essa armadura.
Porém, pode ser necessário impor uma armadura constante para efeitos de rigidez em serviço. Há duas vias práticas para conseguir isto:

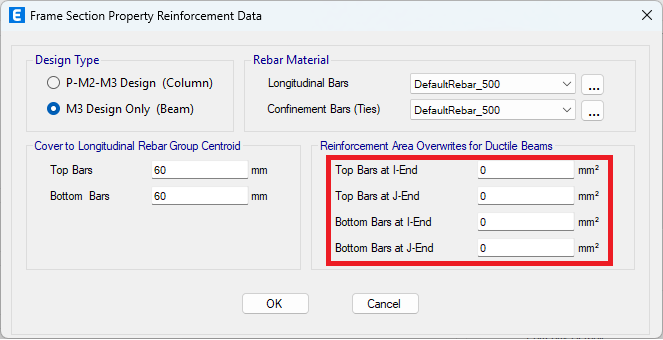

5.1 Usar “Reinforcement Area Overwrites for Ductile Beams”
Nos dados da secção de viga existem os campos Reinforcement Area Overwrites for Ductile Beams.
- Estes campos destinam-se a verificações de ductilidade sísmica no Concrete Frame Design.
- Truque: Se especificar armadura nestes overwrites e garantir que não há resultados disponíveis de Frame Design para essas vigas, o Floor Cracking usará estas áreas de armadura para definir a rigidez fendilhada.
Passo crítico: Limpar resultados de dimensionamento armazenados pode não chegar. Para forçar o ETABS/SAFE a descartar a armadura em cache e ler os overwrites, reatribua a secção às vigas afetadas (mesmo que seja a mesma secção). Isto limpa os dados de design e o Floor Cracking passa a ler os overwrites.
5.2 Converter vigas em áreas de laje (shells) para controlo total “estilo laje”
Quando se pretende mais transparência e um controlo semelhante ao das armaduras de lajes (p. ex., vigas largas, bandas maciças, zonas de transferência):
- Usar Edit > Edit Frames > Convert Beams to Slab Areas para transformar as vigas em tiras de shell.
- Definir a armadura com slab rebar objects (desenhar a armadura total onde necessário).
6) Auditoria: usar os modificadores finais de rigidez à flexão (última iteração)
O programa não fornece uma tabela por elemento com a “armadura usada”, mas disponibiliza os modificadores finais de rigidez à flexão por elemento Shell e por direção, correspondentes à última iteração da análise Floor Cracking.
Rever estes modificadores para entender como a rigidez da laje foi ajustada durante a iteração não linear.
Estes modificadores são o resultado direto e mensurável do algoritmo de fendilhação / longo prazo e permitem verificar se o modelo respondeu às armaduras que você definiu.
Interpretação:
- Modificadores mais baixos → mais fendilhação / menor rigidez
- Modificadores mais altos → menos fendilhação / maior rigidez
Use-os para confirmar se a malha base, armadura do utilizador, mínimos, ou overwrites de vigas alteraram a rigidez onde esperado.
Os padrões devem alinhar-se com o comportamento esperado (vão vs apoio, bordos de aberturas, zonas localmente reforçadas, etc.).
7) Testes de validação (rápidos e elucidativos)
- Sensibilidade às armaduras mínimas
Aumente ligeiramente os mínimos e volte a correr.
- Se os modificadores aumentarem significativamente → os mínimos governavam.
- Se pouco mudar → governava a armadura de utilizador/design.
- Patch test local com armadura do utilizador
Desenhe armadura mais densa numa pequena região e volte a correr.
- Se os modificadores aumentarem localmente → a armadura do utilizador está a ser usada.
- Se nada mudar → a região é governada pelos mínimos ou pela armadura dimensionada (ou, em versões antigas, a armadura do utilizador não está plenamente integrada).
- Teste de overwrite em vigas
Altera notavelmente o overwrite de armadura e volte a correr.
- Sem mudança → ainda governam resultados de frame design guardados.
- Reatribui a secção e repete.
8) Workflow recomendado (laje + vigas)
- Malhar a laje de forma adequada para captar gradientes de momento.
- Definir os casos Floor Cracking (imediato e/ou longo prazo).
- Em Analyze > Cracking Analysis Options, definir:
- Reinforcement Source
- Minimum Reinforcement Ratios (tração e compressão)
- Controlo da laje
- Malha base via armadura mínima; reforços locais via slab rebar objects, ou
- Usar a armadura dimensionada como base; ou
- Quick (apenas se apropriado — tração apenas, tipicamente conservador por ignorar o contributo em compressão).
- Vigas
- Usar a armadura do Concrete Frame Design, ou
- Usar o truque de overwrites + reatribuição de secção, ou
- Converter vigas em shells e controlar armadura com slab rebar.
- Correr a análise Floor Cracking.
- Auditar os modificadores finais de rigidez à flexão por elemento/direção.
- Executar pelo menos um teste de validação.
- Documentar o que governou: mínimos vs design vs armadura do utilizador; e confirmar como a armadura das vigas foi imposta (design, overwrites+reatribuição, ou conversão para shell).
9) Demonstração em vídeo
Consulte o seguinte vídeo para ver um exemplo de aplicação deste tipo de análises Floor Cracking. Os modelos ETABS utilizados neste vídeo encontram-se em anexo.
