Buckling FEM no ETABS

As verificações clássicas de estabilidade de estruturas metálicas assentam em fórmulas de coluna ou viga-coluna com condições de fronteira idealizadas e secções que não se deformam. São rápidas e conservativas, mas escondem aquilo que muitas vezes governa um elemento esbelto: a encurvadura local da alma ou do banzo, os modos distorcionais e o acoplamento entre instabilidades.
O BucklingFEM, plugin integrado no ETABS, fecha essa lacuna. Em vez de reduzir um perfil a uma linha, discretiza-o em elementos shell e resolve um problema de valores próprios para obter diretamente as cargas críticas e as formas de instabilidade. O resultado é uma avaliação muito mais rigorosa da estabilidade, sem sair do ambiente onde o modelo já está construído.


Do modelo de barras ao modelo de elementos shell

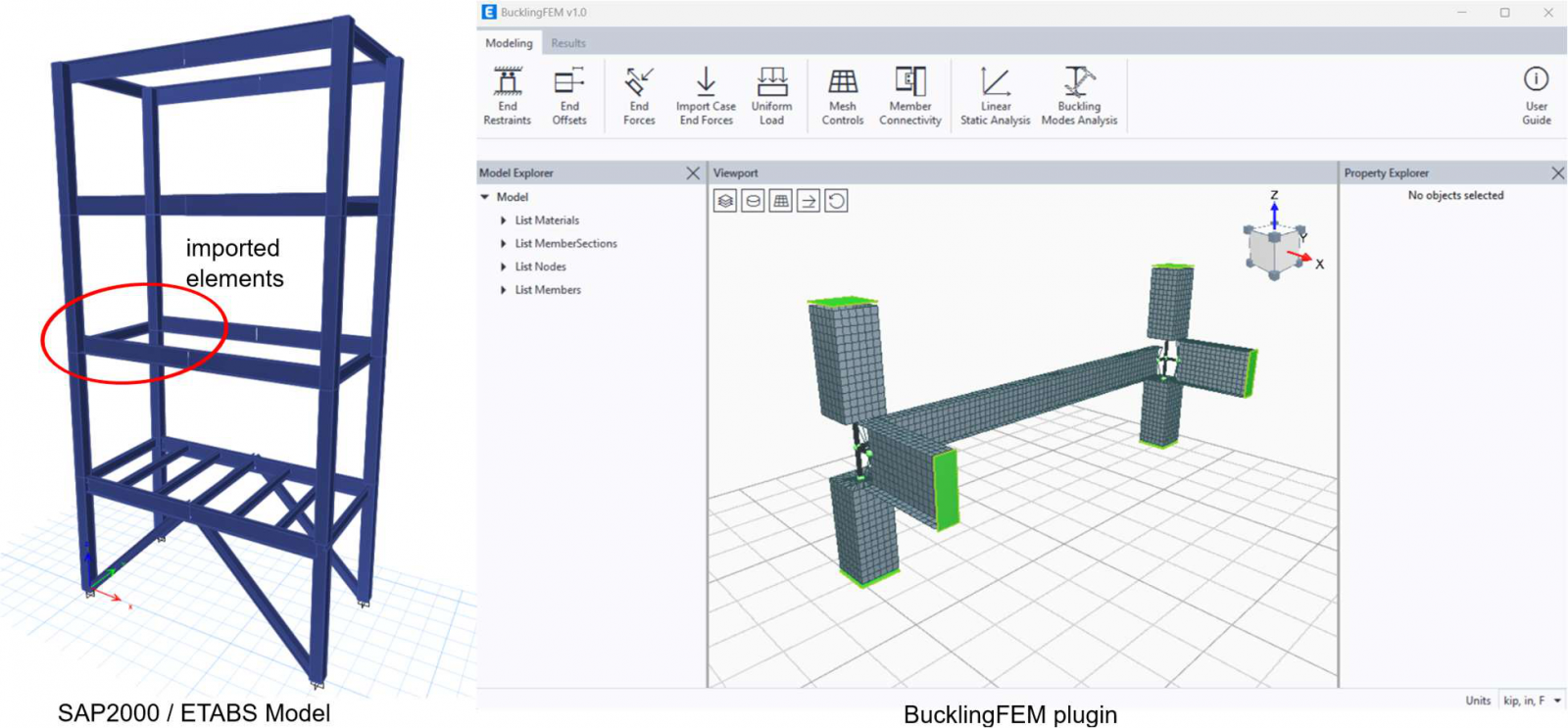

No ETABS, o utilizador seleciona os elementos de interesse — tipicamente um elemento principal e os que nele convergem — e abre o plugin em Tools > BucklingFEM. Cada elemento de barra é convertido automaticamente numa malha de elementos shell gerada a partir da geometria real da secção. Ao discretizar alma e banzos em elementos finitos, o módulo capta não só a encurvadura global, mas também os modos locais que os modelos de barra ignoram por construção.

O procedimento captura apenas a carga crítica elástica, o ponto de bifurcação. Imperfeições geométricas, tensões residuais e resposta pós-encurvadura não são incluídas salvo introdução explícita, pelo que os fatores obtidos são estimativas idealizadas, do lado do limite superior.

Conectividade entre elementos

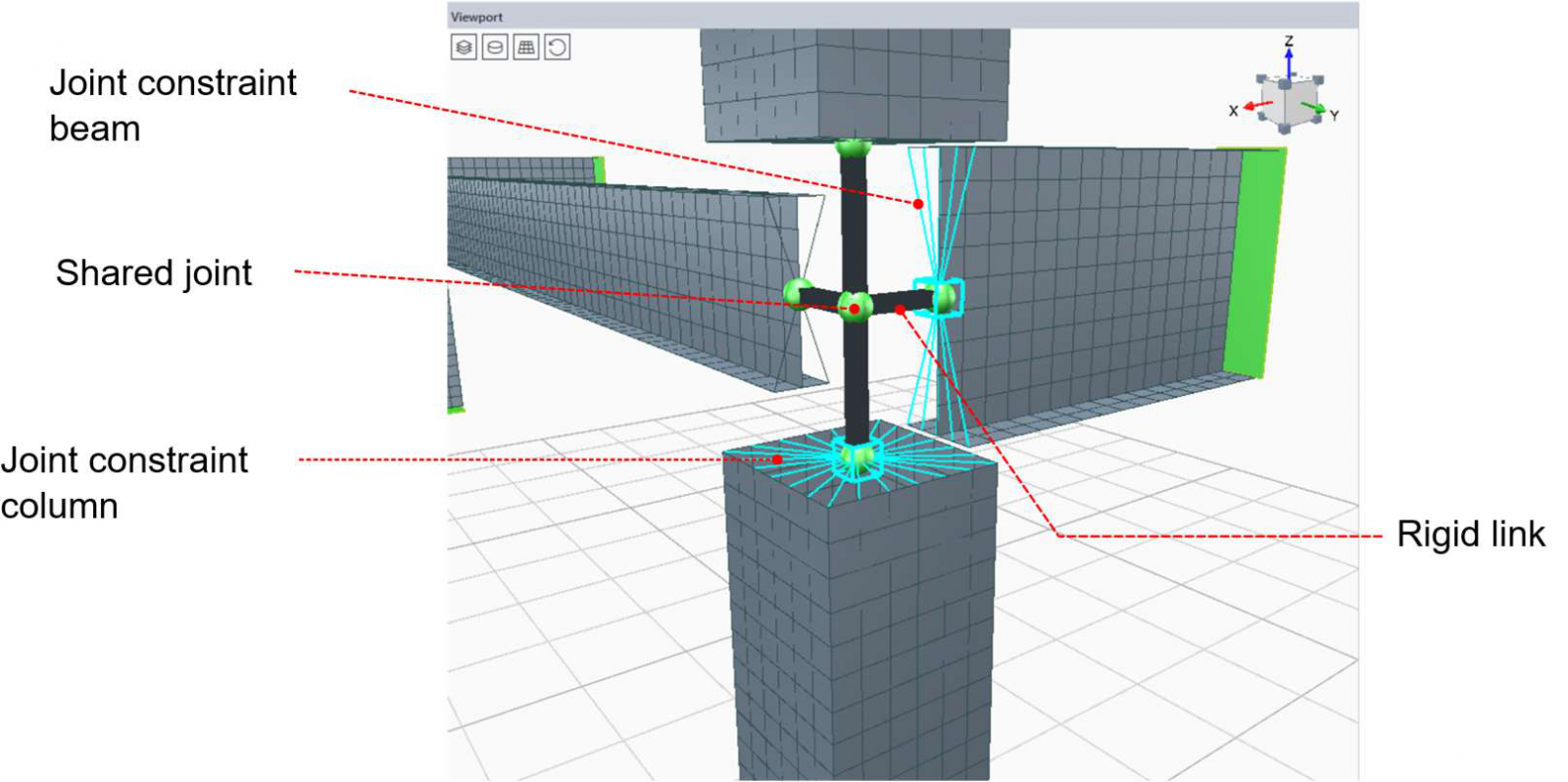

A ligação rígida vincula todos os nós da extremidade de um elemento a um Master Joint, ligado por sua vez ao nó partilhado através de um link rígido. Só se aplica a elementos com nó comum e é criada por defeito após a importação.

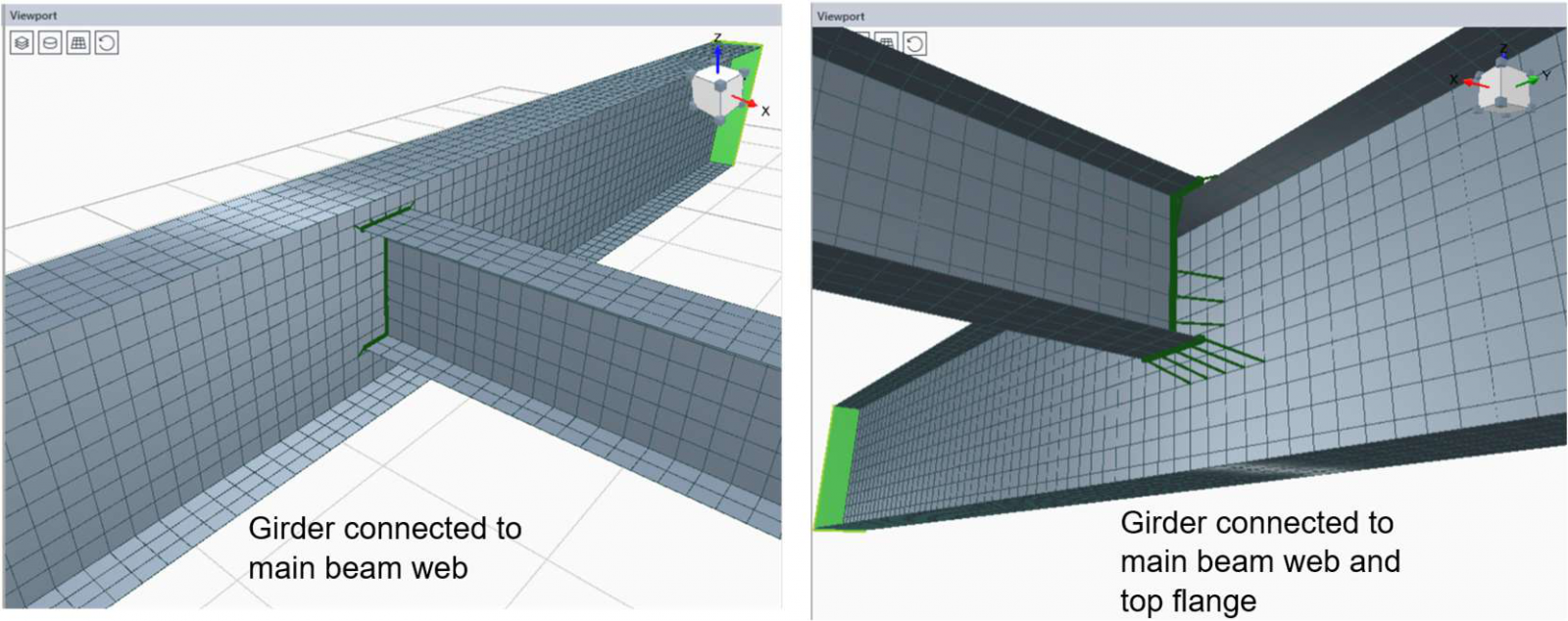

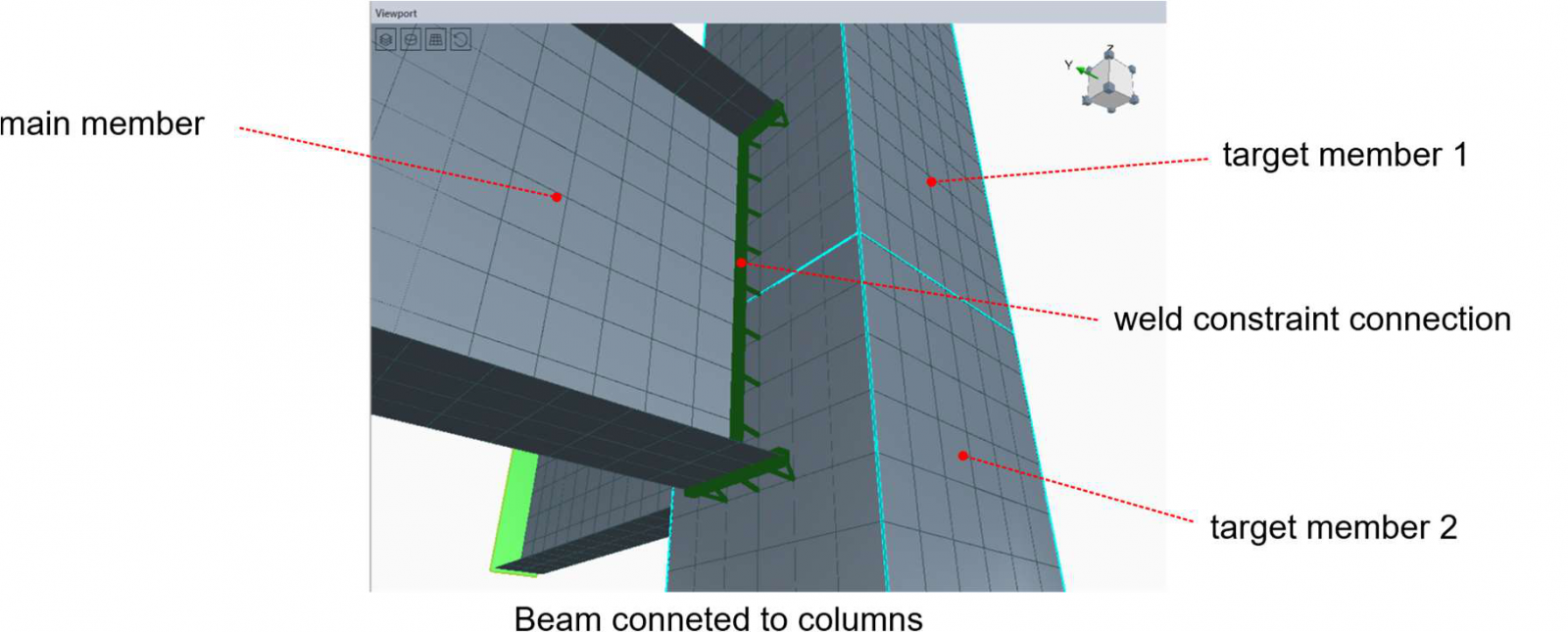

Para elementos que não partilham nó, como vigas secundárias que ligam a vigas principais por sobreposição de malhas, usa-se um constraint do tipo Weld. O programa procura o par de nós mais próximo dentro de uma dada tolerância e cria um constraint por cada par válido. O primeiro elemento selecionado é o principal.

Offsets

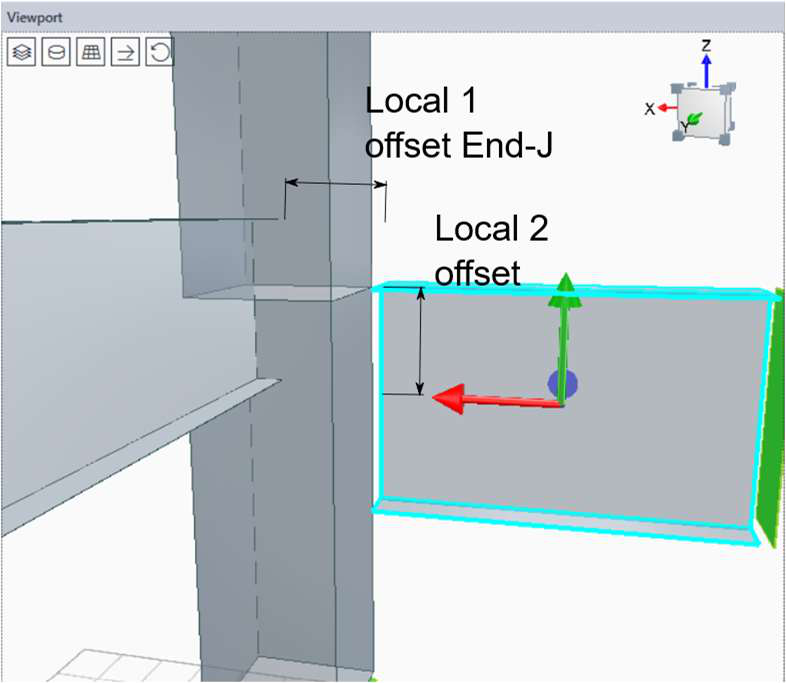

Os End Length Offsets (eixo local 1, extremidades I e J) encurtam ou alongam o elemento, enquanto os offsets locais 2 e 3 aplicam pequenos deslocamentos transversais, equivalentes a um ponto de inserção (Insertion Point).

Cargas e apoios

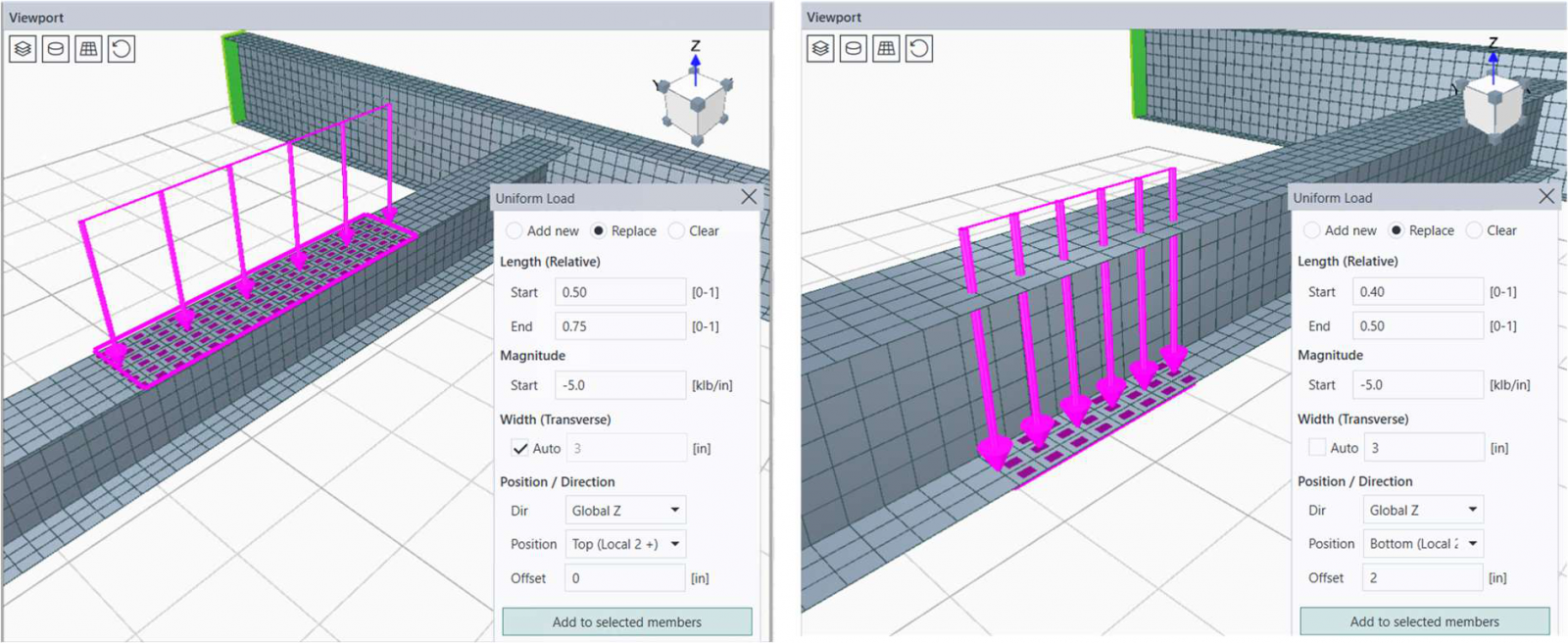

As forças de extremidade aplicam-se nos topos dos elementos, manualmente ou importadas de um caso de carga do ETABS. As cargas uniformes distribuem-se ao longo do elemento, com controlo de região, magnitude, posição na secção e excentricidade. A largura é um filtro apenas geométrico: a carga total não depende do número de elementos shell abrangidos.

Os apoios definem-se no sistema local do elemento, com translações (U1, U2, U3) e rotações (R1, R2, R3) independentes. É onde o critério de engenharia mais pesa: devem refletir o comportamento do troço em estudo enquanto parte do sistema global.

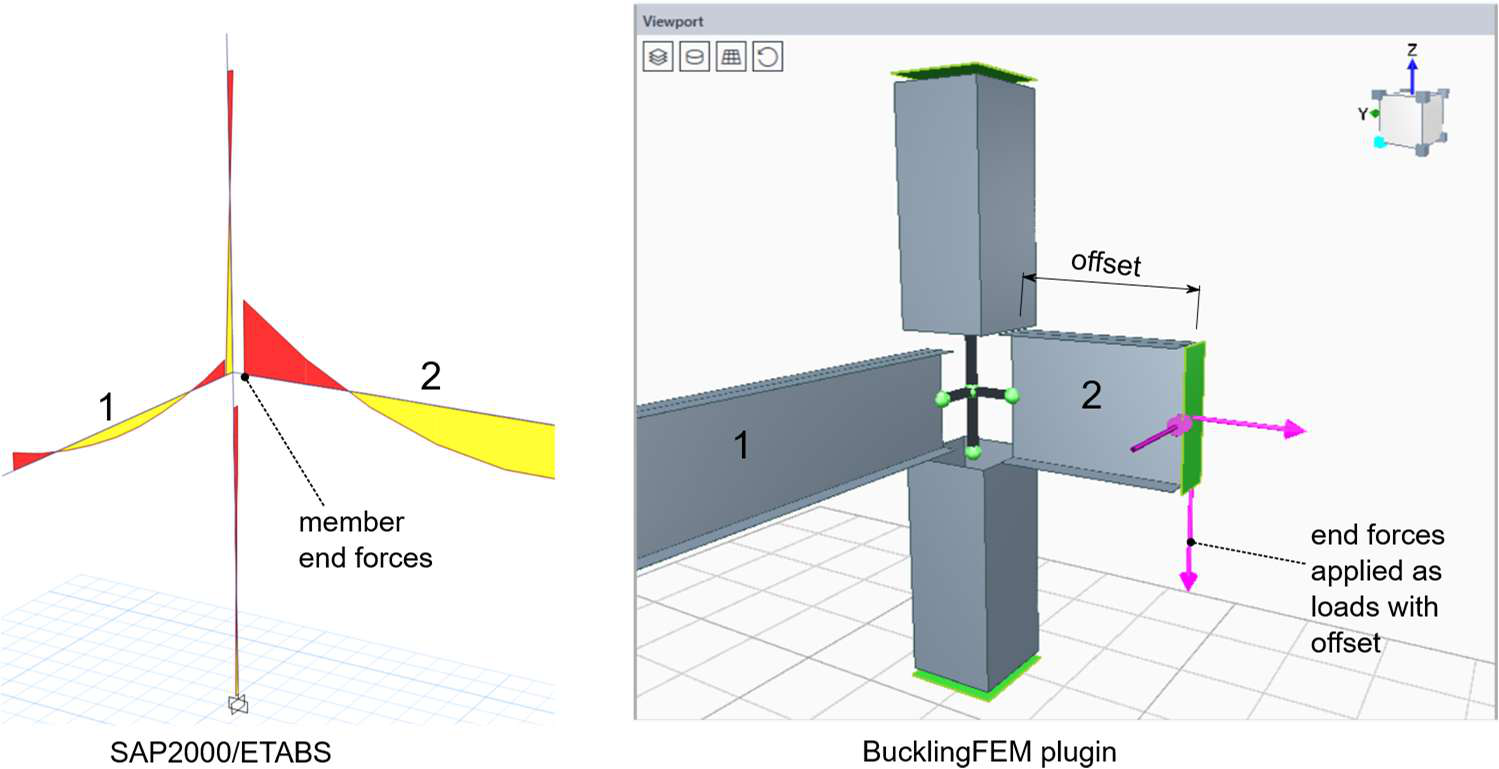

Para reproduzir um estado de tensão, é possível importar um caso de carga completo. Num detalhe relevante, as forças aplicadas a elementos com End Length Offset gerariam um momento parasita (esforço transverso × braço do offset), que o programa corrige automaticamente com um momento igual e oposto na extremidade. O peso próprio é gerido pela opção IncludeSelfWeight, ativada de forma automática quando aplicável.

A análise

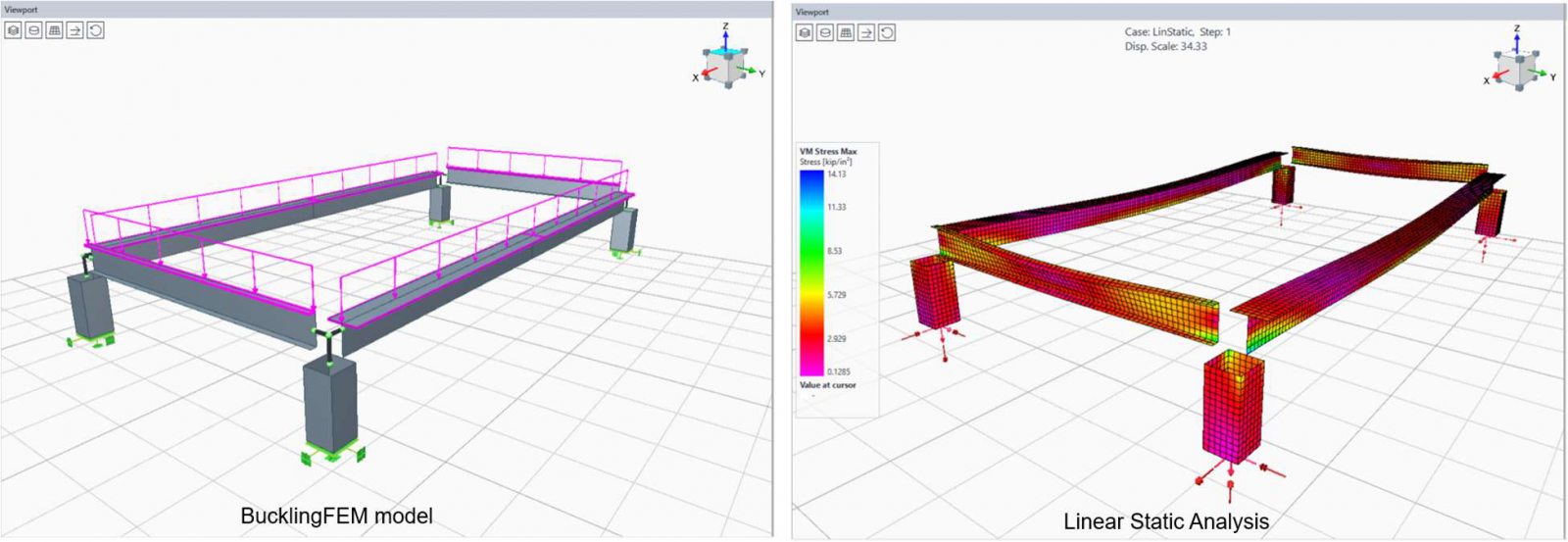

Os cálculos correm sobre o motor SAPFire da CSI, em segundo plano. O tamanho da malha é controlado por um único parâmetro, definível elemento a elemento. Antes do estudo de encurvadura, convém correr uma análise estática linear: valida ligações, offsets e cargas e revela concentrações de tensão que um modelo de barra nunca mostraria.

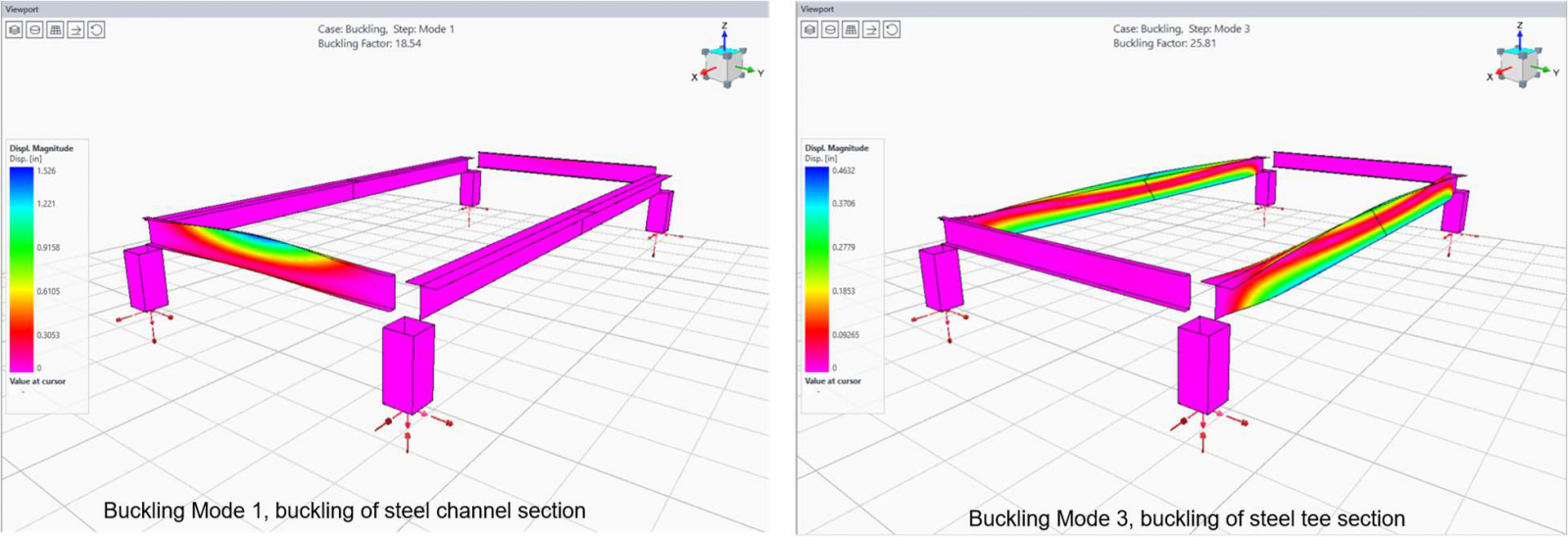

A análise de modos de encurvadura é o cerne do plugin. Resolve o problema generalizado de valores próprios:

[ K − λ G(r) ] ψ = 0

onde K é a rigidez elástica, G(r) a rigidez geométrica das cargas, λ os fatores de encurvadura e ψ as formas dos modos. Cada fator é o multiplicador das cargas que provocaria a encurvadura: acima de 1 há margem, abaixo de 1 a estrutura já é instável, e valores negativos indicam encurvadura sob inversão de carga.

A análise de valores próprios não é, em si, exclusiva do módulo: qualquer software CSI a resolve através de um Load Case do tipo Buckling. A mais-valia do BucklingFEM está em evitar a construção de raiz dos modelos parciais de elementos shell, automatizando a discretização, a conectividade e a transferência de cargas, a par das restantes vantagens já descritas.

Resultados e a ponte para o SAP2000

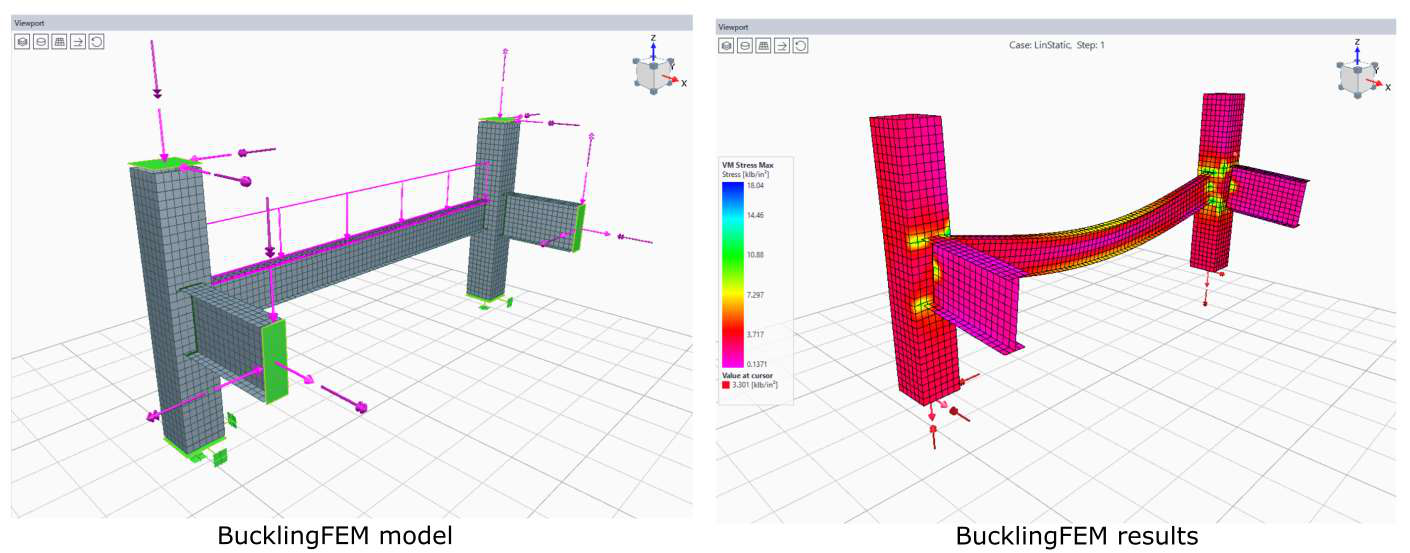

Concluída a análise, o programa apresenta a deformada com escala ajustável, mapas de cor personalizáveis e reações interativas. Para os modos de encurvadura, o step ativo muda-se diretamente no formulário e o fator aparece no topo do viewport.

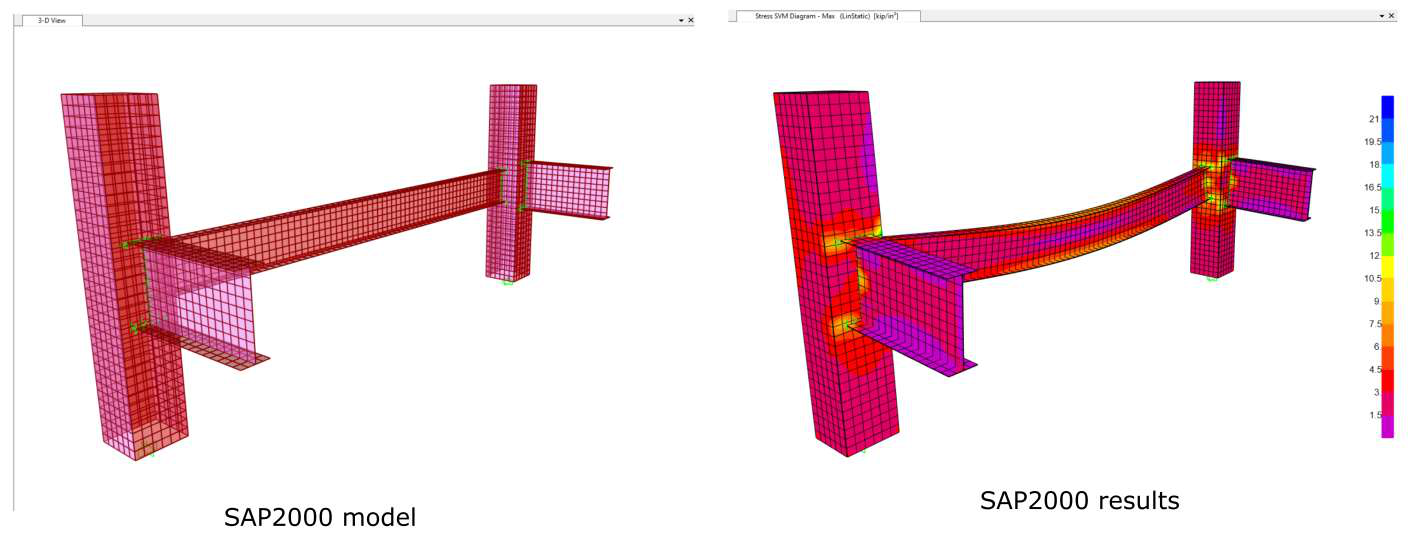

O recurso mais estratégico é a exportação direta para o SAP2000. Com um botão, todo o modelo analítico (geometria, propriedades, conectividade e cargas) é transferido: o plugin lança o SAP2000, cria os casos de carga, resolve e devolve os resultados. Disponibiliza assim as capacidades avançadas do SAP2000 para estudos que ultrapassem o solver interno do plugin.

Em síntese

Para já disponível no ETABS, o BucklingFEM não substitui as verificações normativas de estabilidade: complementa-as com algo que elas, por natureza, não oferecem. Uma visão em elementos shell, por via dos elementos finitos, dos modos locais e acoplados de instabilidade, obtida diretamente a partir de um modelo de barras já existente. O desenvolvimento futuro aponta para imperfeições geométricas, não linearidade material e resposta pós-encurvadura, parte das quais já hoje ao alcance via exportação para o SAP2000. Para quem projeta estruturas metálicas esbeltas, é a diferença entre confiar numa fórmula e ver o problema com os próprios olhos.
