“Stress Averaging” em Elementos Shell: Conceito e Exemplo Prático
Em modelos de elementos finitos, sobretudo ao analisar shells (lajes, paredes, muros, etc.), é comum o utilizador estranhar que os valores reportados numa determinada localização dependam dos elementos presentes na vista ou da opção de stress averaging escolhida. Nem sempre este comportamento se deve a um problema de modelação: muitas vezes resulta de como o software efetua a suavização ou o cálculo da média de tensões ou esforços (stress averaging). Este artigo explica em que consiste esse procedimento e apresenta um exemplo simples para ilustrar por que razão os valores podem mudar consoante os elementos visíveis ou o tipo de média utilizado.
O que é Stress Averaging?
O stress averaging é o processo de suavização (ou cálculo de média) dos valores de tensões ou esforços entre elementos que partilham um mesmo nó. Este processo está presente em todos os programas de modelação por elementos finitos da CSI (SAP2000, ETABS, SAFE, CSiBridge, etc.). Num modelo de elementos finitos, os esforços de cada elemento são calculados nos seus pontos de integração (no interior) e, ao serem apresentados nos nós, podem surgir diferenças significativas de um elemento para outro. Para tornar os resultados mais “suaves” ou “uniformes”, o programa pode calcular a média desses valores no nó ou simplesmente mantê-los parcelares.
Por que motivo os valores mudam ao alterar elementos visíveis?
O programa assume, por defeito, o stress averaging “At All Joints”. Ao efetuar esse cálculo da média em todos os nós, o software recorre apenas aos elementos que estão visíveis. Assim, quando o utilizador oculta partes do modelo (por exemplo, esconde determinadas lajes ou paredes), esses elementos deixam de ser incluídos na determinação da média. Consequentemente, verá valores de esforços diferentes naquele mesmo nó.
Como gerir o Stress Averaging
Existem três modos principais de apresentação de tensões e esforços:
- None: não se calcula qualquer média de tensões ou esforços entre os elementos que partilhem o nó. Cada elemento reporta o seu próprio valor no mesmo ponto (joint).
- At All Joints: o programa faz a média entre todos os elementos que partilhem o nó e estejam visíveis. Fornece um mapa global mais homogéneo, mas pode mascarar descontinuidades importantes.
- Over Objects & Groups: o cálculo da média é feito apenas dentro de cada objeto ou grupo selecionado, sem misturar esforços de regiões estruturalmente distintas.
Exemplo Prático
Modelo SAP2000 com pequeno muro apoiado numa laje. Vamos analisar os resultados obtidos para um caso de carga em que se aplica uma carga lateral no topo do muro que produz a seguinte deformada:
As corres representadas na imagem acima identificam os seguintes 3 grupos de objetos:
- Verde – grupo LEFT
- Amarelo – grupo WALL
- Vermelho – grupo RIGHT

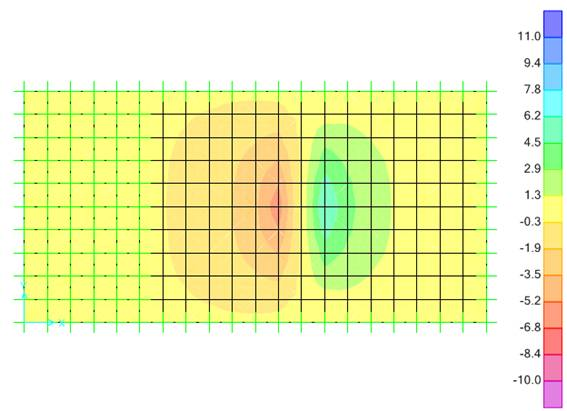

Mapas de momentos M11 com opção “At All Joints” (vista 2D em planta)
.png)

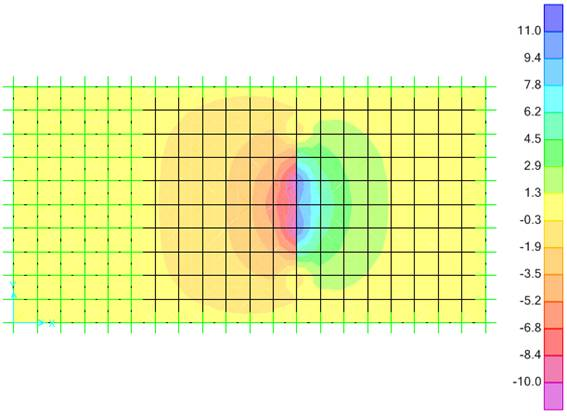

Mapas de momentos M11 com opção “None” (vista 2D em planta)
Mapas de momentos M11 com opção “Groups” (vista 2D em planta)

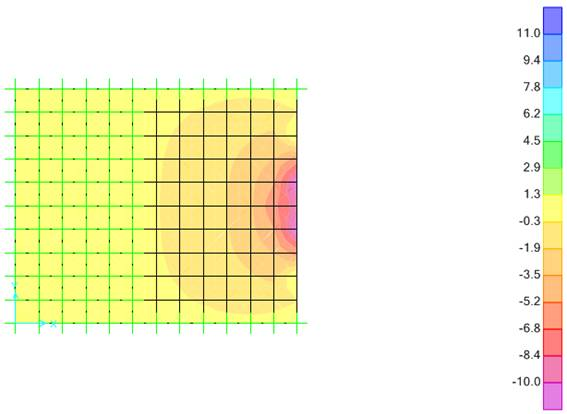

Por último, podemos constatar que se excluirmos da vista 2D os objetos da direita, a suavização será feita somente entre os objetos da esquerda, mesmo aplicando a opção por defeito (At All Joints):
O modelo em questão encontra-se anexado a este artigo para que seja fácil replicar este comportamento no SAP2000.
Vantagens e cuidados no uso
- Detetar Regiões Críticas: usar None ajuda a identificar concentrações de esforços. Se surgirem discrepâncias muito grandes entre elementos contíguos, isso pode indicar que a malha está pouco refinada ou que a geometria local requer maior atenção.
- Suavizar para Apresentação: escolher At All Joints é útil em relatórios globais, pois confere uma visão “suave” e facilita a localização de zonas de tensão máxima, sem ruído visual excessivo.
- Evitar Média Indevida: em casos de descontinuidade (por exemplo, a transição entre uma laje e um capitel, que absorve mais momentos para a mesma curvatura), opte por Over Objects & Groups para calcular as médias apenas separadamente. Assim, não se mascaram saltos reais de esforços.
Boas práticas
- Consistência de Apresentação: Ao comparar relatórios ou “capturas de ecrã”, garanta que está a usar a mesma opção de média e o mesmo conjunto de elementos visíveis.
- Verificação Local: Caso pretenda analisar as tensões exatas numa região crítica, é preferível optar por None, evitando que o cálculo da média camufle eventuais picos de esforços.
- Avaliação Global: Se o principal interesse é o comportamento geral, At All Joints fornece um mapa mais “suave”.
- Descontinuidades: Sempre que existam junções de planos que não devam partilhar esforços, é recomendável usar Over Objects & Groups para não misturar regiões com comportamentos distintos.
Conclusão
O stress averaging em programas de elementos finitos é um recurso que melhora bastante a interpretação dos resultados, mas depende diretamente de quais elementos estão incluídos no cálculo da média. O exemplo prático acima demonstra como ocultar certos elementos pode alterar a forma como o programa apresenta os esforços. Conhecer o modo de funcionamento do stress averaging é essencial para garantir a coerência dos relatórios e comparar de forma correta os resultados entre diferentes fases da análise.
Nota final — O stress averaging não se aplica apenas a esforços ou tensões, mas também a quaisquer outros valores reportados para elementos shell, como por exemplo os resultados obtidos pelo módulo Concrete Shell Design do SAP2000 e do CSiBridge.
