Effective Length vs Unbraced Length: Principais Diferenças e a sua Aplicação no Software CSI



A estabilidade estrutural é um requisito crítico no dimensionamento e análise de pórticos, particularmente sob cargas de compressão e/ou flexão. Dois parâmetros fundamentais que definem a estabilidade estrutural, "Effective Length" e "Unbraced Length", são frequentemente confundidos ou utilizados indistintamente. Contudo, servem propósitos distintos. Este artigo explora estes conceitos, as suas diferenças e a sua utilização prática no Software CSI para o dimensionamento de estruturas metálicas.



O que é o Unbraced Length?

O Unbraced Length refere-se ao comprimento físico real de um elemento estrutural entre pontos de apoio ou travamentos. Este é o vão livre onde pode ocorrer a encurvadura ou bambeamento.

Por exemplo:

  • Em vigas, o Unbraced Length é a distância entre apoios laterais ou travamentos que impedem o movimento lateral.
  • Em pilares, tipicamente, o Unbraced Length é a distância entre dois pisos.

Considerações Chave:

  • Natureza Geométrica: O Unbraced Length é uma medida direta baseada na geometria da estrutura.
  • Papel Crítico no Projeto: Afeta diretamente a suscetibilidade de um elemento à encurvadura e bambeamento (em vigas) e encurvadura (em pilares).



Dimensionamento e Unbraced Length

No Software CSI, este parâmetro é definido durante a modelação e é influenciado pela geometria e pela localização do ou dos contraventamentos laterais. Os utilizadores devem confirmar e ajustar cuidadosamente os Unbraced Length assumidos pelo programa para refletir as condições reais.



O que é o Effective Length?

O Effective Length considera o comportamento global de encurvadura dos elementos, incorporando as condições de fronteira e a rigidez do sistema estrutural. É calculado como o comprimento real do elemento (L) multiplicado por um fator de Effective Length (K).

Por exemplo:

  • Um pilar biarticulado deve ter um fator K = 1.0.
  • Um pilar num pórtico suscetível de instabilizar lateralmente, pode ter K > 1.0, refletindo maiores riscos de encurvadura.

Dados determinantes para o Fator K:

  • Rigidez nos nós.
  • Suscetibilidade à instabilidade lateral (Sway ou Non-sway).
  • Condições de apoio (articulado, encastrado, etc.).

Ao contrário do Unbraced Length, o Effective Length é um parâmetro de estabilidade que envolve não apenas uma propriedade geométrica.



Aplicação dos Effective Length e Unbraced Length no Software CSI

Embora o Software CSI ofereça um vasto leque de opções de modelação e análise, a atribuição dos Effective Length e dos Unbraced Length requer um conhecimento claro e espírito critico para avaliar estes parâmetros. A correta definição destes dois parâmetros são críticos para um correto dimensionamento e em conformidade com as normas, especialmente no EC3.



Definição do Effective Length (Fatores K) no Software CSI

O fator de Effective Length (K) ajusta-se com base no facto de o pórtico ser de nós móveis ou nós fixos (Sway ou Non-sway).:

  • K1 (Pórtico Non-Sway): Tipicamente ≤ 1.0.
  • K2 (Pórtico Sway): Tipicamente ≥ 1.0.

Notas Importantes para o Eurocódigo 3:

  1. Salvo indicação em contrário, os fatores K para vigas são sempre 1;
  2. K2 influencia o cálculo de Nb,rd;
  3. K1 afeta os fatores Kij.
  4. Nas Preferências de Dimensionamento (Steel Design), selecionar "P-Delta Done = Yes" indica que uma análise P-Delta ou uma análise de buckling foi realizada antes do dimensionamento, e K2 assumirá automaticamente o valor de 1.0.

Definição do Effective Length (Fatores K) no Software CSI



Efeitos P-Delta Globais – Eurocódigo 3, Cláusula 6.3

Se os efeitos P-Delta globais não forem relevantes (αcr ≥ 10), os pilares podem ser verificados usando as seguintes opções:

  • K2 = 1.0, assumindo comprimentos de encurvadura iguais aos comprimentos reais. Isto pode ser facilmente conseguido através da opção "P-Delta Done = Yes".
  • Análise linear desconsiderando os efeitos de segunda ordem globais.

Se os efeitos P-Delta globais forem relevantes (αcr < 10), os pilares podem ser verificados usando as seguintes opções:

  • K2 = 1.0, assumindo comprimentos de encurvadura iguais aos comprimentos reais. Isto pode ser facilmente conseguido através da opção "P-Delta Done = Yes".
  • As imperfeições globais e os efeitos de segunda ordem devem ser considerados na análise. As combinações de cargas de dimensionamento devem ser convertidas em casos de carga P-Delta não lineares.

Dependendo dos Anexos Nacionais, nalguns países o seguinte procedimento é permitido quando os efeitos P-Delta globais são relevantes (αcr < 10):

  • K2 calculado automaticamente para pórticos de nós móveis, ou introduzido manualmente de acordo com o modo de instabilidade.
  • Análise linear desconsiderando os efeitos de segunda ordem globais.

Para saber mais sobre os efeitos P-Delta globais no SAP2000, consulte a referência em vídeo

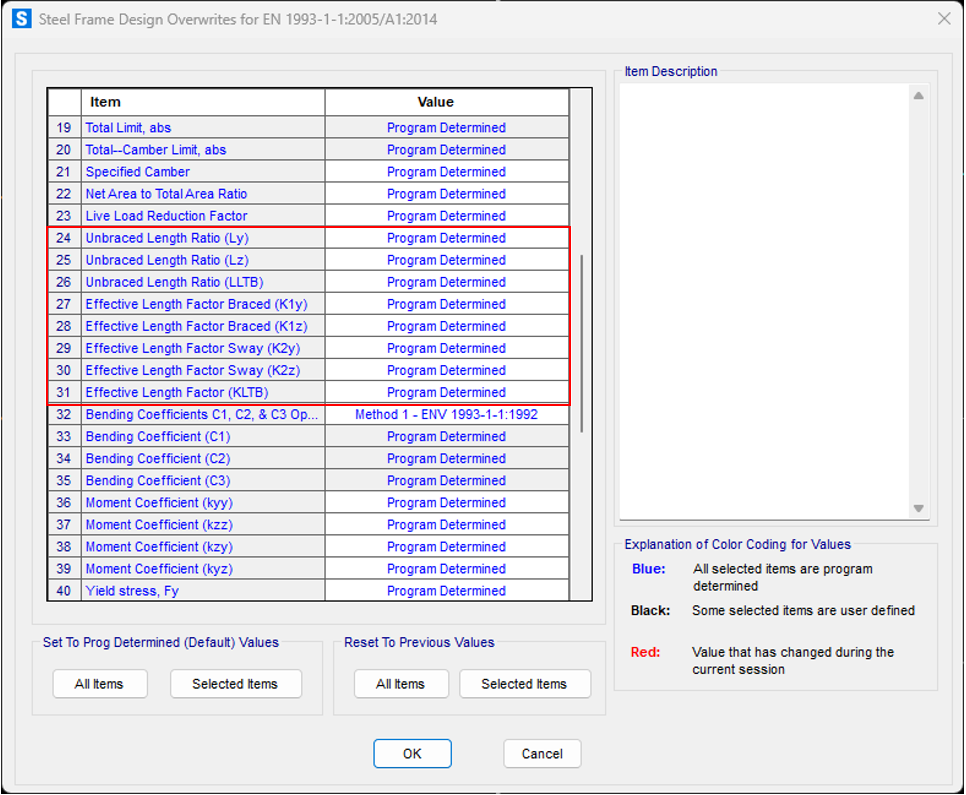

Passos para Definir ou Modificar os Comprimentos de cada Elemento

  1. Cálculo Automático: Utilize a funcionalidade incorporada no software para calcular os fatores K (K1 e K2) com base na geometria do pórtico e nas rigidezes.
  2. Ajuste Manual: Onde as condições de fronteira exigirem ajustes, defina manualmente o Effective Length (K1 e K2) e o Unbraced Length (L) para elementos específicos do pórtico.

Passos para Definir ou Modificar os Comprimentos de cada Elemento



Exemplos

A viga abaixo representada, é modelada com um único objeto barra com um vão de 12.0 metros. Os Effective Length (fatores K) são 1 e o Unbraced Length (L) é de 12 metros.

Lcr (y) = 1 x 1 x 12 = 12 metros
Lcr(z) = 1 x 1 x 12 = 12 metros



Viga modelada com um único objeto barra com um vão de 12.0 metros.



Agora, a mesma viga é modelada com dois objetos de barra, cada um com 6.0 metros de vão. Neste caso, o nó central é considerado como um travamento lateral para a encurvadura em relação ao eixo de menor inércia (Mzz). O valor de Effective Length (Lz) deve ser ajustado manualmente para considerar esta condição.

Lcr (y) = 1 x 1 x 12 = 12 metros
Lcr(z) = 1 x 1 x 6 = 6 metros


Viga modelada com dois objetos de barra, cada um com 6.0 metros de vão.



Outro caso idêntico ao anterior, onde foi modelada uma viga com um objeto de barra com um vão de 12.0 metros e uma viga em consola conectada a meio vão da viga principal. Neste caso, a viga em consola é considerada como um ponto de contraventamento lateral para a encurvadura em relação ao eixo de menor inércia (Mzz). O valor de Effective Length (Lz) deve ser ajustada manualmente para considerar esta condição.

Lcr (y) = 1 x 1 x 12 = 12 metros
Lcr(z) = 1 x 1 x 6 = 6 metros



Viga com um objeto de barra com um vão de 12.0 metros e uma viga em consola conectada a meio vão da viga principal.



Pilar simplesmente apoiado com 3.0 metros de vão.

Lcr (y) = 1 x 1 x 3 = 3 metros
Lcr (z) = 1 x 1 x 3 = 3 metros



Pilar simplesmente apoiado com 3.0 metros de vão.



Pilar Articulado-Encastrado com 3.0 metros de vão. Note-se que para este caso, existem 2 situações, uma para o modo sway e outra para o modo Non-Sway. Ambas são consideradas para o dimensionamento.

Pilar Articulado-Encastrado com 3.0 metros de vão.



Por último, um edifício de dois pisos com um pilar de 6 metros de altura é modelado usando dois objetos de barra, cada um com 3.0 metros de altura

Edifício de dois pisos com um pilar de 6 metros de altura é modelado usando dois objetos de barra, cada um com 3.0 metros de altura



Conclusão

A compreensão da interação entre o Effective Length vs Unbraced Length é essencial para o dimensionamento rigoroso de estruturas. Embora o Unbraced Length seja de natureza puramente geométrica, o Effective Length reflete fatores de estabilidade adicionais, como as condições de fronteira e a sensibilidade aos deslocamentos laterais.

No Software CSI, deve ser dada especial atenção à definição destes parâmetros, garantindo que estão em conformidade com os requisitos normativos (por exemplo, EC3) e as verdadeiras condições estruturais. Ao tirar partido das capacidades avançadas de análise do software, os engenheiros de estruturas podem otimizar os seus projetos, garantindo simultaneamente a segurança. Contudo, é fundamental verificar os resultados do software com cálculos manuais, especialmente para elementos estruturais críticos.

Para mais informações, consulte os manuais oficiais do SAP2000 e as normas de projeto.
