Análise de Fases Construtivas: A Mecânica Oculta na Alteração de Secções
Nos Softwares CSI, a operação de alteração de secções (conhecida como Change Section em análises de Staged Construction) é frequentemente interpretada como uma simples atualização de rigidez no modelo. No entanto, os resultados numéricos revelam uma realidade mecânica muito mais complexa: um elemento introduzido num estado já deformado herda uma "memória geométrica" que condiciona de forma invisível todo o seu desempenho em serviço.
Compreender o que o software de elementos finitos faz internamente é crucial para não subestimar deformações acumuladas nem errar a avaliação dos esforços internos.
A Mecânica Computacional da Substituição
Quando indicamos ao software a substituição de uma viga que já se encontra carregada, o algoritmo assegura o equilíbrio estático do modelo através de uma sequência rigorosa:

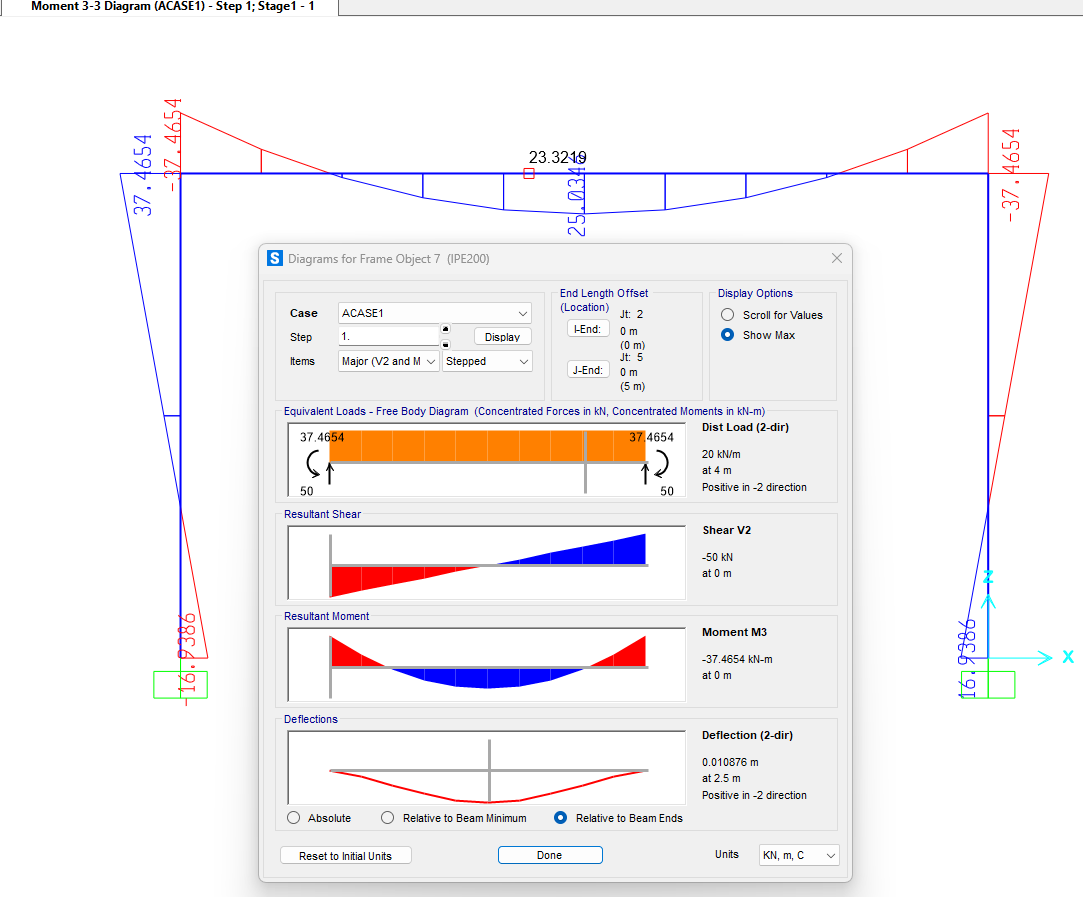

Estado Deformado Inicial (Step 1):
A viga original deforma-se sob uma carga distribuída, provocando translações e rotações nos nós de extremidade.
.png)

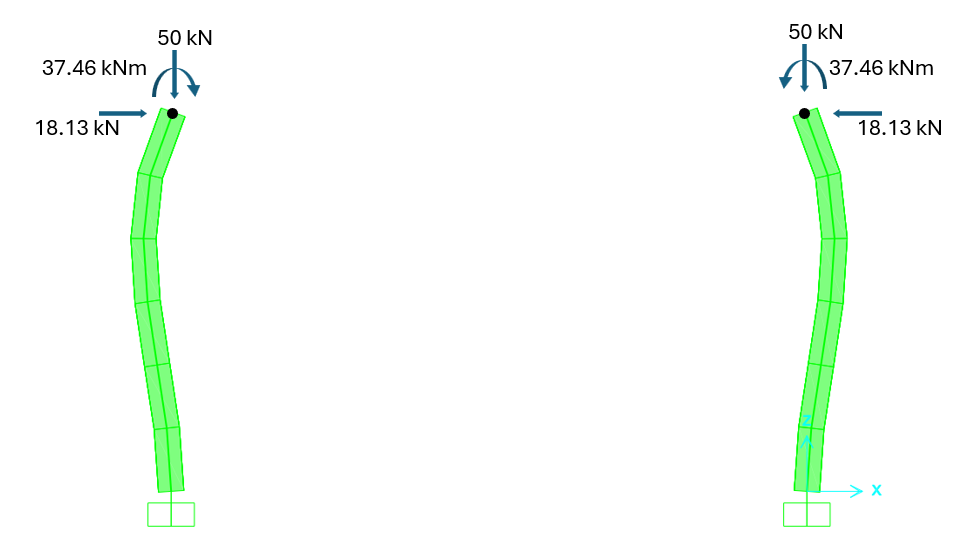

Remoção e Bloqueio:
A viga original é removida. O software aplica forças e momentos equivalentes aos nós para garantir que a restante estrutura se mantém em equilíbrio.
.png)
Introdução da Nova Secção:
A nova viga é introduzida no modelo sem qualquer estado de tensão inicial (zero esforços). O aspeto fundamental é que a sua geometria inicial é gerada para acompanhar exatamente a rotação atual dos nós. A barra já é aplicada com deformação.

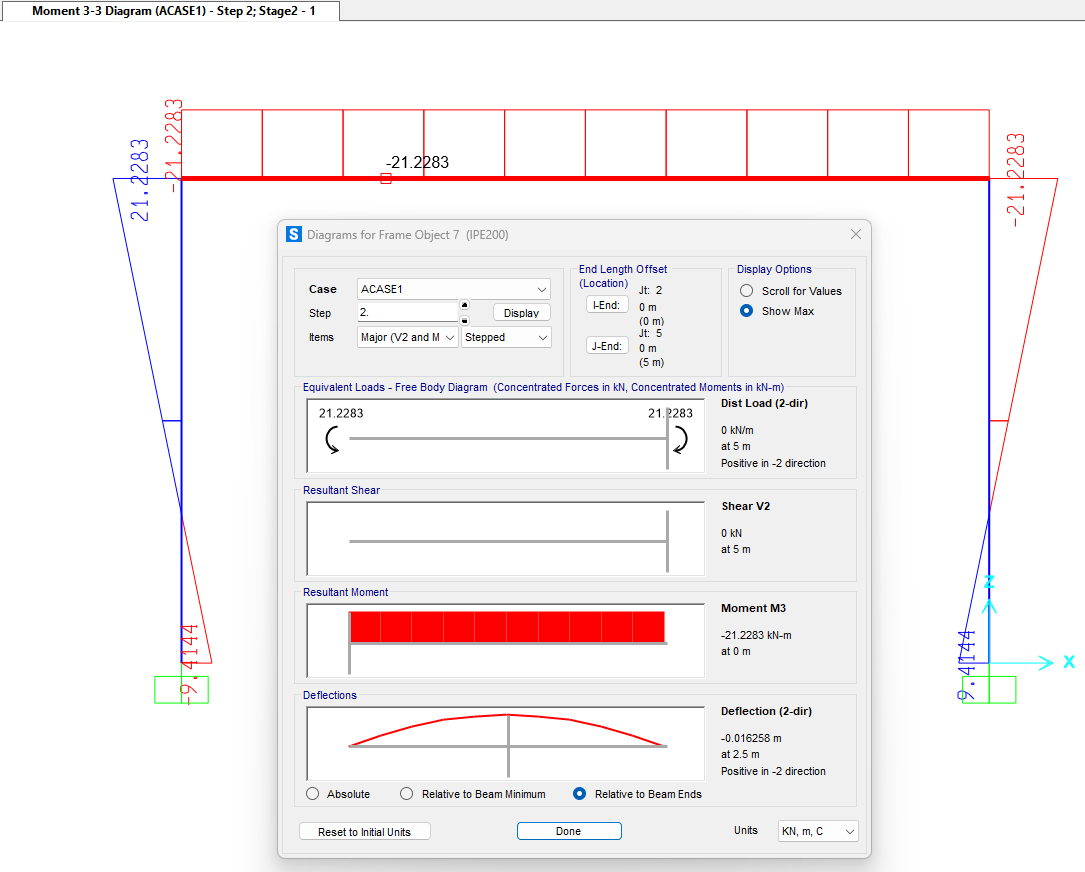

Reequilíbrio de Forças (Step 2):
As forças de bloqueio são removidas. A estrutura procura um novo equilíbrio estático. Os pilares, que se encontravam fletidos, tentam recuperar a sua verticalidade (efeito de recuperação elástica ou springback). A nova viga resiste a este movimento, forçando os nós a assumirem uma rotação intermédia. Como a nova viga sofre uma rotação imposta nas extremidades sem ter qualquer carga de vão aplicada, desenvolve um diagrama de momentos fletores constante ao longo de todo o seu comprimento.
.png)

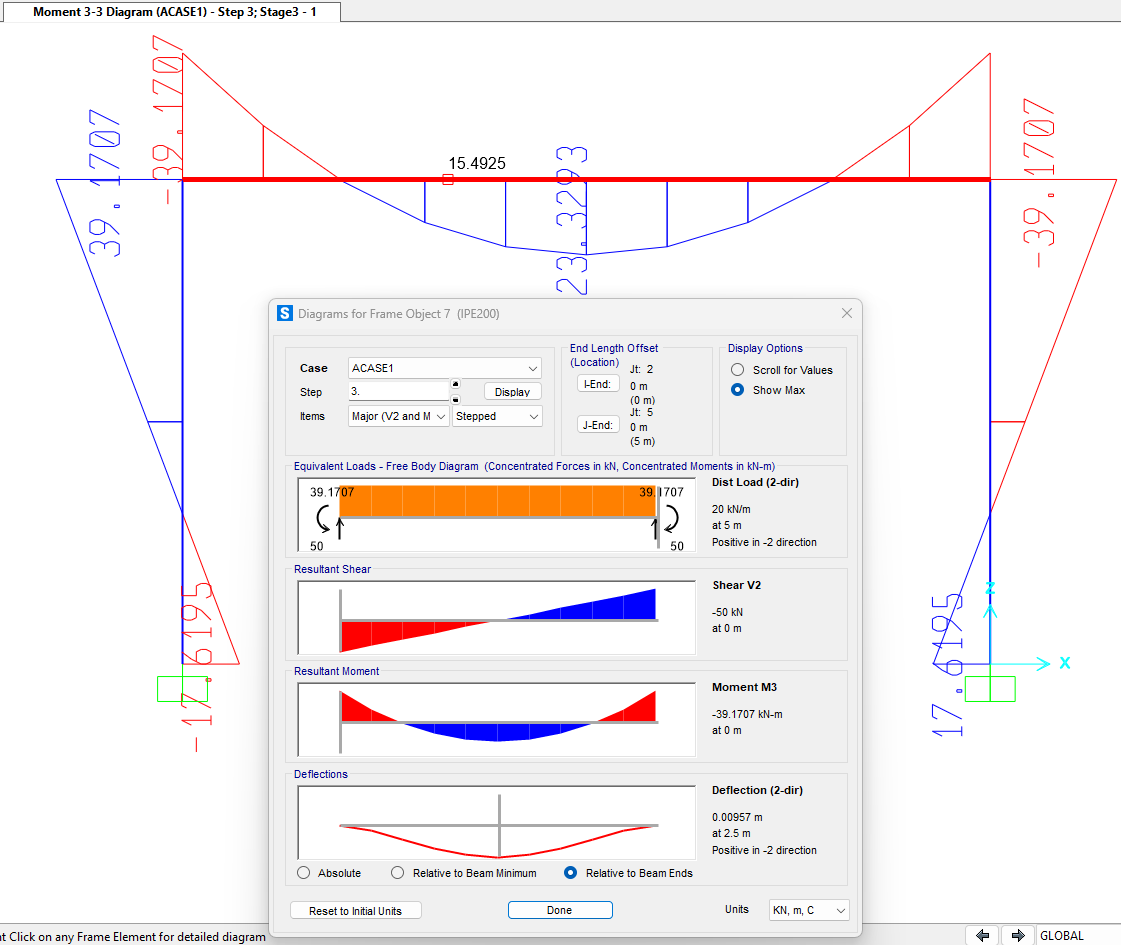

Reaplicação de Carga (Step 3):
As cargas de vão deverão sempre ser reaplicadas pelo utilizador após a operação Change Section. Após essa reaplicação os resultados são os seguintes:
.png)
Evolução Numérica Passo a Passo
Para ilustrar este fenómeno, analisemos numericamente o pórtico onde uma viga IPE 200 é substituída por uma viga IPE 400. Os dados dos deslocamentos verticais (Dz) e rotações (Ry) na cabeça do pilar e deslocamento a meio vão, aliados aos momentos fletores (M), quantificam o comportamento exato da estrutura.
Tabela de Evolução de Esforços e Deformações
Em seguida, apresenta-se apenas como exemplo os momentos e deslocamentos espectáveis para um pórtico simples com uma viga IPE400 sujeita a uma carga distribuída.
| Descrição da Operação | Deslocamento Meio Vão Dz (m) | Momento Cabeça do Pilar (kNm) | Momento Vão (kNm) | |
|---|---|---|---|---|
| Pórtico com IPE 400 | Carga inicial sobre IPE 400 | -0.00251 | -17.94 | 44.55 |
Em seguida temos a tabela com os resultados dos múltiplos steps para a operação Change Section:
| Fase da Análise | Descrição da Operação | Deslocamento Cabeça Pilar Dz (m) | Rotação Cabeça Pilar Ry (rad) | Deslocamento Meio Vão Dz (m) | Momento Cabeça do Pilar (kNm) | Momento Vão (kNm) |
|---|---|---|---|---|---|---|
| Step 1 | Carga inicial sobre IPE 200 | -0.000091 | -0.002574 | -0.01198 | -37.80 | 24.70 |
| Step 2 | Substituição por IPE 400 | 0.000000 | -0.001481 | -0.01052 | +21.20 | +21.20 |
| Step 3 | Carga reaplicada no IPE 400 | -0.000091 | -0.002703 | -0.01303 | -39.17 | 23.33 |
A Recuperação Elástica (Springback)
No Passo 2, a rotação do nó passa de -0.002574 rad para -0.001481 rad. Esta variação positiva DeltaRy 0.001093 rad representa o pórtico a tentar endireitar-se após a remoção da viga original.
O Diagrama Constante
A nova viga IPE 400 surge no Passo 2 e é imediatamente sujeita a este Delta Ry nas suas extremidades. Pela teoria da elasticidade, uma barra solicitada por rotações puras nos apoios/extremidades desenvolve um momento constante, aproximado pela sua rigidez à flexão M = 2EI/L Delta R. É por isso que o Passo 2 regista um momento positivo de +21.20 kNm tanto nos nós de extremidade como a meio vão.
A Deformação Acumulada
No Passo 3, o momento de extremidade de -39.17 kNm assemelha-se perfeitamente aos resultados de uma análise linear de um pórtico com uma viga IPE400. A nuance reside na deformação: a rotação final -0.002703 rad é mais do dobro daquela que uma viga IPE 400 sofreria num pórtico indeformado (que seria gerada apenas pelo incremento do Passo 3).
Quanto ao deslocamento a meio vão, fica evidente que a deformação é bastante superior no caso do faseamento construtivo, 0.01303 m versus -0.00251 m.
Conclusão para a Prática de Engenharia
O aspeto mais sensível da operação Change Section não se prende com a resistência estrutural, visto que os momentos fletores finais tendem a apresentar distribuições adequadas ou até conservadoras devido ao histórico de rigidez.
A principal nuance analítica reside na avaliação das deformações. Como a nova estrutura herda passivamente a geometria fletida do sistema original, num cenário prático de reabilitação, a nova viga verificará com facilidade os Estados Limites Últimos. No entanto, poderá exceder os limites estipulados para os Estados Limites de Utilização, com potencial impacto no comportamento de elementos não estruturais que assumem a deformação total acumulada da obra.
Para garantir o rigor e o controlo total do modelo, é recomendável que o engenheiro monitorize sistematicamente os valores absolutos dos deslocamentos em cada fase e assegure a reaplicação explícita das cargas originais de vão após a alteração da secção.
