Modelação 2D vs. 3D no 3DMacro: Clarificar a Seleção do "Tipo de Modelo"

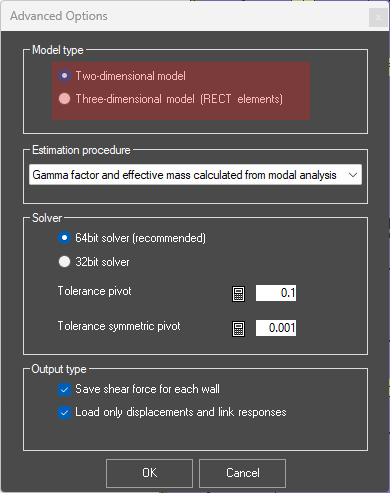

Ao configurar um projeto no 3DMacro, uma das definições críticas localizadas no menu Opções Avançadas - Tipo de modelo é a escolha entre “Modelo bidimensional” e “Modelo tridimensional (elementos RECT)”.
Embora a escolha intuitiva para uma análise completa do edifício possa parecer ser o “Modelo tridimensional”, esta definição altera fundamentalmente a formulação computacional dos macroelementos. Compreender a mecânica por detrás destas opções é crucial tanto para a precisão da solução como para a eficiência computacional.
Este artigo clarifica as diferenças técnicas entre estes modos e explica por que razão o Modelo bidimensional é o padrão recomendado para estruturas de alvenaria residenciais.

1) A Diferença Técnica: Molas de Interface

A diferença central entre os dois tipos de modelo reside na formulação matemática das interfaces entre macroelementos. O 3DMacro utiliza uma abordagem de elementos discretos onde o comportamento não linear é concentrado em molas de interface.

• Modelo bidimensional: Quando esta opção é selecionada, o software adota um único conjunto de molas nas interfaces entre macroelementos. Estas molas estão ativas apenas para o comportamento no plano da parede. Consequentemente, cada parede contribui com rigidez e resistência apenas no seu próprio plano. A rigidez fora do plano das paredes individuais é efetivamente negligenciada na matriz global.
• Modelo tridimensional (elementos RECT): Neste modo, três conjuntos de molas são gerados nas interfaces. Esta configuração captura tanto o comportamento no plano como fora do plano. Como resultado, os modos de vibração refletirão as deformações fora do plano das paredes. Abaixo, pode ver a diferença entre a opção de Tipo de Modelo 3D e 2D.

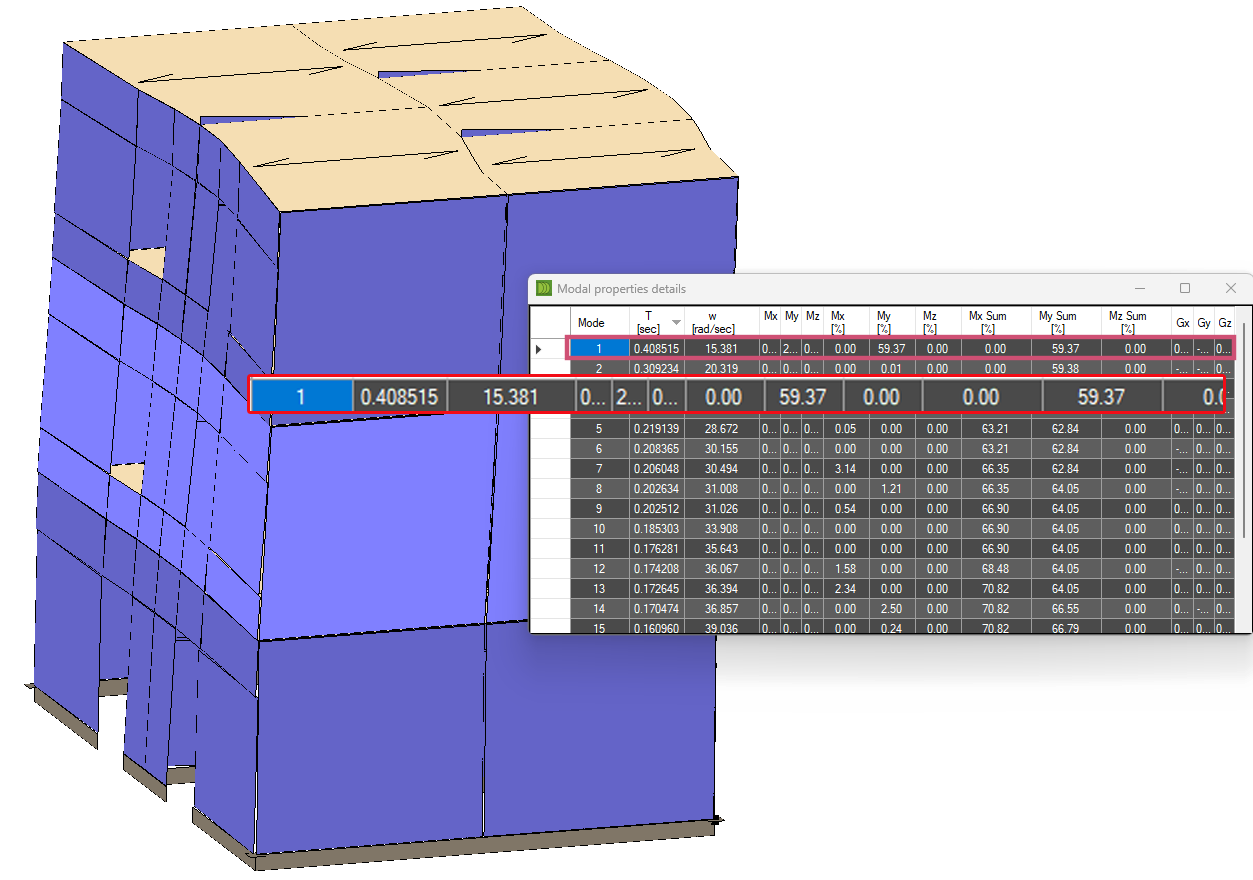

Model Type Option 3D

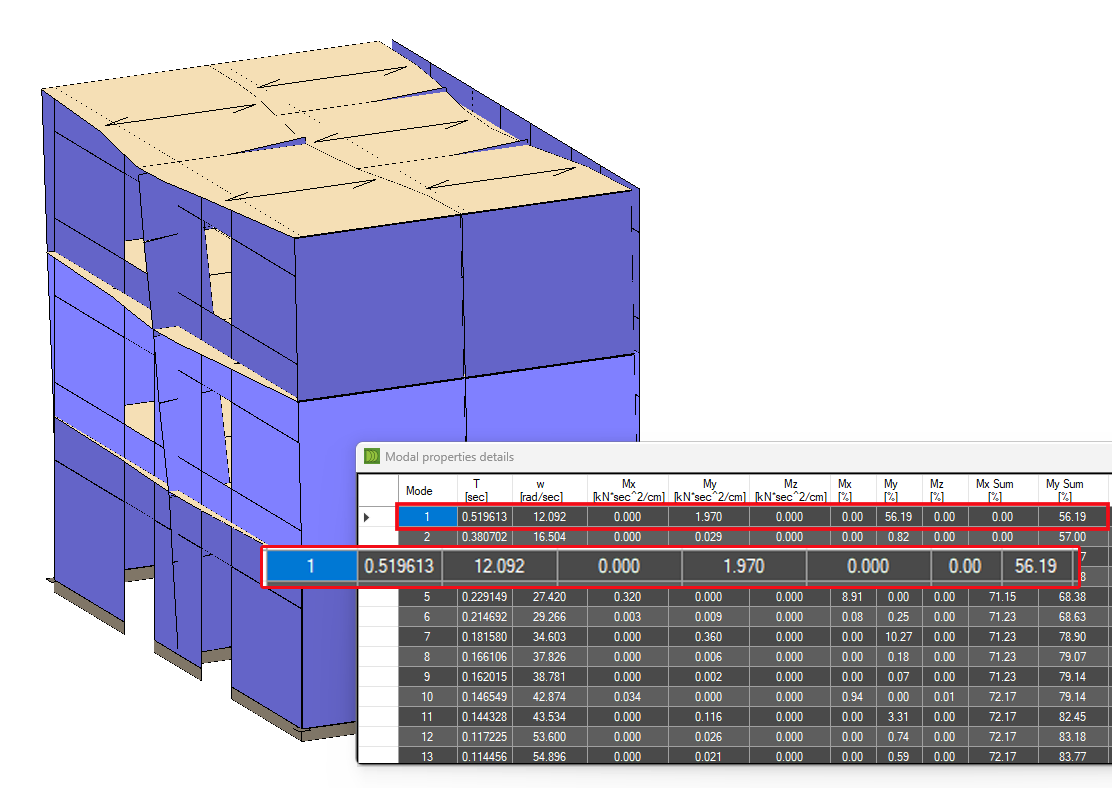

Model Type Option 2D

2) A Recomendação: Porquê Escolher o "Modelo Bidimensional"?

Apesar da disponibilidade da formulação de elementos 3D, os programadores recomendam estritamente o uso do “Modelo bidimensional” para a maioria das análises padrão de edifícios de alvenaria.
Esta recomendação baseia-se na mecânica estrutural dos edifícios de alvenaria típicos e na eficiência computacional.

O pressuposto do "Comportamento de Caixa"

A maioria das estruturas residenciais de alvenaria é projetada para exibir um “comportamento de caixa”. A presença de elementos de rigidez — tais como lajes de tijolo e betão, tirantes e cintas de betão — assegura que as paredes trabalhem em conjunto como uma unidade 3D coerente.

• Precisão Global: Devido a este efeito de caixa, a resposta sísmica global é dominada pelo corte no plano e pelo movimento de balanço (rocking) das paredes. O modelo 2D captura com precisão este comportamento global.
• Verificações Fora do Plano (OOP): Os mecanismos OOP (mecanismos locais) são geralmente verificados a posteriori (após a análise global) utilizando análise limite cinemática ou protocolos de verificação local específicos, em vez de serem resolvidos simultaneamente na análise estática não linear global (pushover).

Eficiência Computacional

O “Modelo bidimensional” oferece uma vantagem massiva na velocidade de processamento. Ao ignorar os graus de liberdade (DoFs) fora do plano para os elementos de parede, o total de graus de liberdade no modelo computacional é reduzido em aproximadamente 60%. Isto permite tempos de iteração significativamente mais rápidos e a análise de edifícios maiores e mais complexos sem sacrificar a precisão relativamente à capacidade sísmica global.

3) Quando Utilizar o "Modelo Tridimensional (elementos RECT)"

A formulação completa do modelo 3D não está obsoleta; é simplesmente especializada. Destina-se principalmente a estruturas isoladas onde o comportamento de caixa não pode ser assumido, e a flexão fora do plano é um modo de rotura primário.

Casos de Uso Típicos:

• Torres
• Igrejas e Torres Sineiras
• Paredes isoladas

Considerações Críticas para o Modo 3D:

Se optar por utilizar o modelo Tridimensional, esteja ciente das seguintes restrições:

1. Refinamento da Malha: Para capturar com precisão a rotura fora do plano (especificamente a posição correta das rótulas plásticas horizontais ao longo da altura de uma parede), deve usar um refinamento de malha muito fino. Uma malha grossa resultará provavelmente em mecanismos de rotura incorretos ou não conservadores.
2. Complexidade de Modelação: A arquitetura de entrada de dados do 3DMacro (editores de Planta e Parede) está otimizada para edifícios residenciais compostos por paredes ortogonais. A modelação de geometrias complexas típicas de igrejas históricas (por exemplo, superfícies cilíndricas ou abóbadas) pode ser difícil e exigir soluções alternativas significativas em comparação com software FEM de uso geral.
