Análise de Cargas Móveis no CSiBridge

Para qualquer engenheiro de estruturas, particularmente aqueles que iniciam a sua carreira no projeto de pontes, compreender como analisar com precisão os efeitos dos veículos é um requisito fundamental. As pontes não são estruturas estáticas sujeitas a ações simples e invariáveis; são sistemas dinâmicos que devem suportar com segurança o peso em constante mudança do tráfego. O CSiBridge é um software poderoso que disponibiliza ferramentas sofisticadas para enfrentar este desafio através das suas capacidades de Análise de Cargas Móveis.

Este guia apresenta os conceitos e procedimentos essenciais para realizar a análise de cargas móveis no CSiBridge, transformando uma tarefa complexa num processo mais automático.

Componentes Essenciais: Lanes, Veículos e Linhas de Influência

Antes de executar uma análise, é necessário definir os componentes básicos que simulam cenários de tráfego reais.

Lanes: Definição das posição das cargas

Primeiro, deve especificar os percursos que os veículos podem percorrer pela ponte. No CSiBridge, esses percursos são chamados de faixas. Uma faixa não é apenas uma linha; ela tem um comprimento e uma direção definidos e pode até ter uma largura variável para modelar vias complexas, como cruzamentos onde as faixas se unem e se dividem.

O CSiBridge oferece dois tipos principais de Lanes:

• Lanes Fixas: possuem uma localização fixa transversal no tabuleiro da ponte. Define-se exatamente na posição onde se encontram.
• Lanes Flutuantes: funcionalidade automática e poderosa. Define-se um “Conjunto de Lanes” (Lane Set) mais amplo, e o software ajusta automaticamente a posição transversal das Lanes dentro desse conjunto para encontrar a localização que gera o efeito máximo para os momentos fletores e esforços transversos. Isto é crucial para captar o pior cenário de carregamento sem iteração manual. Esta opção é permitida em alguns códigos, como a AASHTO.

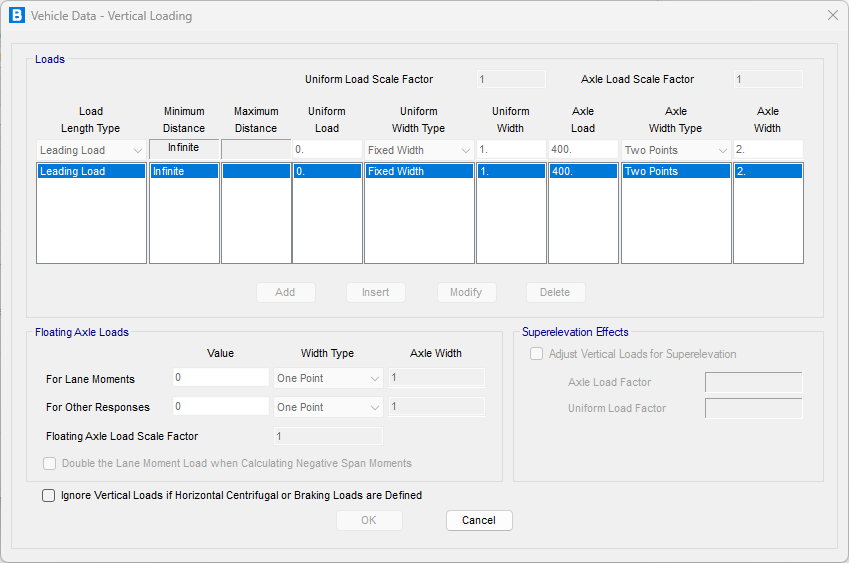

Veículos: Definição dos Carregamentos

Depois de definir as Lanes, é necessário definir os veículos que circularão sobre elas. O CSiBridge permite um elevado grau de personalização para representar os veículos propostos por cada norma (AASHTO,  Eurocódigo e outros) até veículos especiais sujeitos a autorização, ou comboios.

Um veículo é definido pelos seus carregamentos, que podem incluir:

• Cargas de Eixo: cargas concentradas que representam as rodas de um veículo.
• Cargas Uniformes: cargas distribuídas que podem ser especificadas entre eixos ou prolongar-se indefinidamente antes ou depois do veículo, frequentemente usadas para simular a presença de outro tráfego.

Historicamente, os códigos nacionais de projeto de pontes, como as Normas Britânicas, a DIN alemã e a AASHTO norte-americana, apresentavam diferenças consideráveis na definição das cargas de tráfego. Contudo, um esforço significativo na Europa conduziu a uma abordagem harmonizada através do Eurocódigo 1, Parte 2 (EC12).

A metodologia atual do Eurocódigo baseia-se em modelos probabilísticos derivados de dados estatísticos de tráfego. Considera variáveis como categorias de veículos, cargas de eixo e espaçamentos para definir cargas de projeto. Estes modelos não pretendem representar o tráfego real, mas sim simular os efeitos de carregamento mais críticos — como esforços internos e deslocamentos — que o tráfego pode induzir na estrutura. Esta abordagem incorpora diretamente também os efeitos dinâmicos dos veículos em movimento.

Um conceitochave no EC12 é a utilização de “Notional Lanes”, que são Lanes padronizadas com 3 metros de largura usadas para aplicar as cargas calculadas. O número de Lanes é determinado pela largura total da faixa de rodagem da ponte. Esta abordagem sistemática assegura que o projeto contemple, de forma consistente e estatisticamente fundamentada, os piores cenários de carregamento.

A imagem seguinte mostra a geração automática do LM1 (Load Model 1) utilizada no Eurocódigo.

Para além das simples ações verticais já faladas, é possível definir forças horizontais para simular condições reais:

• Frenagem e Aceleração: forças longitudinais que atuam paralelamente à Lane.
• Forças Centrífugas: forças transversais que ocorrem quando um veículo percorre uma trajetória curva.

Linhas e Superfícies de Influência: A Chave da Eficiência

Como encontra o software o pior cenário sem ter de simular todas as posições possíveis do veículo? A resposta reside nas linhas e superfícies de influência.

Uma linha de influência é um diagrama que mostra o valor de uma resposta específica (como momento, transverso ou flecha) num ponto da estrutura à medida que uma carga unitária se desloca sobre ela. Para uma Lane com largura, isto estendese a uma superfície de influência.

Ao gerar estas superfícies de influência, o CSiBridge consegue identificar instantaneamente que zonas da Lane produzem resposta positiva (ou negativa). Quando aplica um carregamento de um veículo, posiciona estrategicamente os eixos e as cargas uniformes nos pontos máximos e mínimos dessa superfície para calcular as respostas máximas e mínimas possíveis. Este é um método extremamente eficiente e poderoso para obter as envolventes dos efeitos do tráfego.

Procedimentos de Análise: Dois Caminhos para os Resultados

O CSiBridge oferece dois métodos distintos para a análise de cargas móveis.

Análise de envolventes baseada em superfícies de influência

Esta é a abordagem mais comum para projeto, pois fornece a envolvente dos resultados máximos e mínimos de esforços. Os passos são diretos:

1. Modelar a Ponte: Criar o modelo estrutural.
2. Definir Lanes: Dispor os trajetos para o tráfego.
3. Definir Veículos: Especificar os tipos de veículos ou carregamentos a utilizar.
4. Criar Classes de Veículos: Agrupar um ou mais veículos que devem ser considerados em conjunto.
5. Configurar um Caso de Carga Móvel: É aqui que tudo se reúne. Atribuemse as Classes de Veículos as Lane específicas e o software utiliza as superfícies de influência.
6. Executar a Análise: O CSiBridge calculará as respostas envolventes para os elementos especificados. Pode então visualizar os diagramas de esforços máximos e mínimos para verificar a adequação do projeto.

Análise Passo a Passo

Este método é utilizado quando é necessário compreender a resposta exata da ponte em momentos específicos enquanto um veículo a atravessa. É útil para estudar efeitos dinâmicos ou para casos em que a sequência de carregamento é importante.

O processo é semelhante, mas em vez de criar um “Caso de Carga Móvel”, deve:

1. Definir Load Patterns: Especificar que veículos se movem e em que Lanes, a que velocidade e com que posições iniciais.

2. Usar Multi-Step Cases: Utilizar estes padrões num Caso de Carga Estático MultiStep ou Time History para simular o movimento incremental do veículo sobre a estrutura.
3. Executar e Visualizar Resultados: É possível observar os resultados em cada etapa (Step), e até criar um vídeo para visualizar a flecha e esforços, à medida que o veículo se desloca.

Dominando estes conceitos e procedimentos, os engenheiros de estruturas podem tirar pleno partido do CSiBridge para realizar análises de cargas móveis precisas, eficientes e seguras.
