Evitar formação de um mecanismo plástico de piso flexível – Eurocódigo 8
|
4.4.2.3 Condições de ductilidade global e local (4) Salvo indicação em contrário nas secções 5 a 8, para satisfazer os requisitos de (3)P em edifícios com estrutura porticada, incluindo os sistemas equivalentes a pórticos como definidos em 5.1.2(1), com dois ou mais pisos, deverá satisfazer-se a seguinte condição em todos os nós das vigas sísmicas primárias ou secundárias com os pilares sísmicos primários: em que:
ΣMRc soma dos valores de cálculo dos momentos resistentes dos pilares ligados ao nó; ΣMRb soma dos valores de cálculo dos momentos resistentes das vigas ligadas ao nó. |

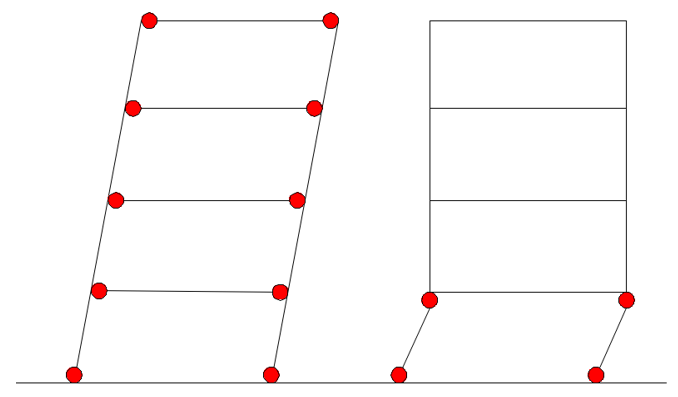

Viga Fraca Pilar Forte
Como forma de privilegiar a dissipação de energia através de rótulas plásticas nas vigas, o EC8 impõe, para estruturas de Alta e Média Ductilidade, que a resistência à flexão das vigas, em situação sísmica, seja 1.3 superior à resistência dos pilares. Conforme ilustrado na imagem abaixo, fica claro que numa estrutura porticada ou equivalente a pórtico, esta condição garante uma maior dissipação de energia até atingir um mecanismo.
Implementação no SAP2000 e ETABS

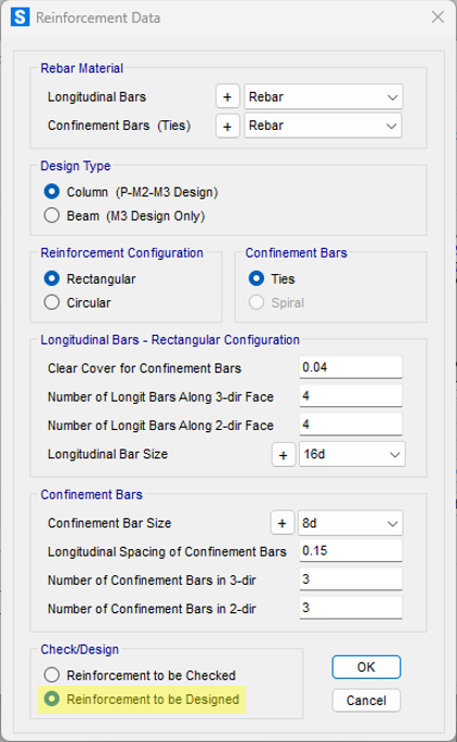

Esta condição é verificada durante o dimensionamento da estrutura (Concrete Frame Design). No caso de ambos os elementos Pilares e Vigas terem sido definidos para dimensionamento como “To be Designed”, o programa irá determinar as armaduras necessárias nas extremidades de ambos os elementos para que seja verificada a condição exigida.
À semelhança do apresentado no artigo Dimensionamento sísmico por capacidade real – Eurocódigo 8, as armaduras de flexão das vigas podem ser fixadas a um limite inferior.
No SAP2000 esta opção será útil caso se pretenda estabilizar uma solução de armadura para as vigas e assim evitar que a cada iteração de cálculo seja gerada nova quantidade de armaduras nas vigas.
O ETABS apresenta uma opção de considerar ou não esta verificação no dimensionamento das armaduras dos pilares:
Implementação no VIS
Em complementaridade ou de forma independente, o Software VIS Concrete Design apresenta-se como uma alternativa potente e fiável, para dimensionamento de estruturas de betão armado seguindo todas as disposições previstas nos atuais Eurocódigos.
Neste tema em concreto, o VIS tem a mais-valia de se poder alterar simplesmente a armadura de uma determinada viga sem comprometer a solução de armaduras finais já estabilizada.
