Dominar o VIS Design Wizard: Um fluxo de trabalho prático para um pré-dimensionamento rápido e fiável de estruturas de betão armado

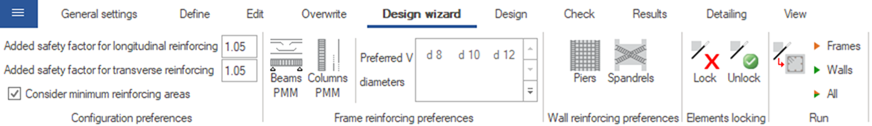

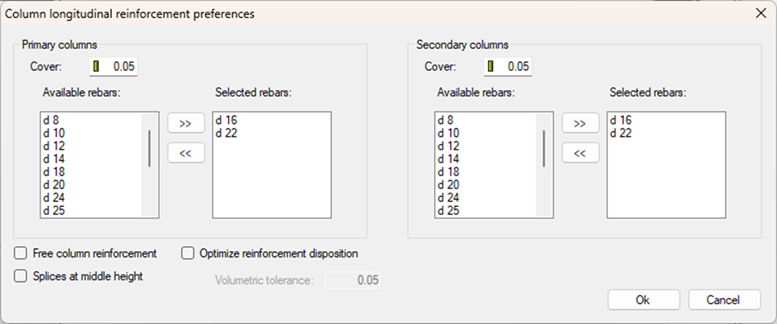

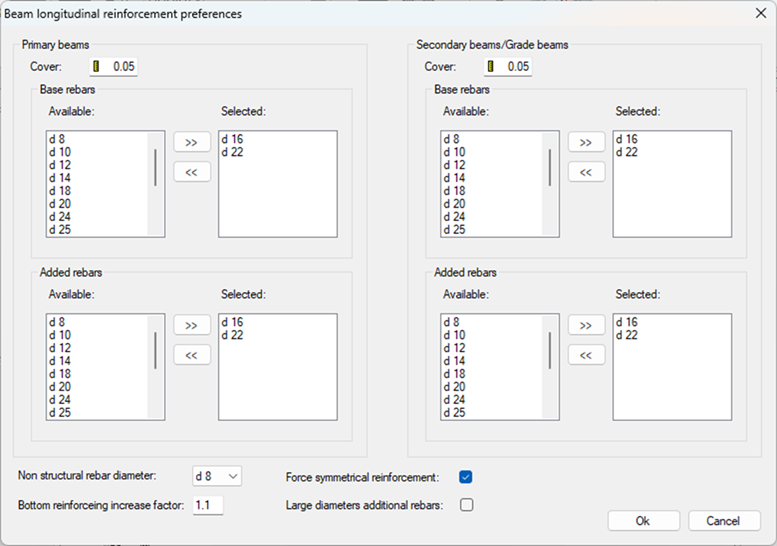

3.1 Diâmetros preferidos para pilares primários e secundários

Listas de diâmetros separadas para pilares primários e para pilares secundários.

• Permitem maior rigor no sistema sísmico, com intervalos distintos onde a ductilidade é menos crítica.
• Listas de diâmetros separadas para pilares primários e para pilares secundários. Permitem maior rigor no sistema sísmico, com intervalos distintos onde a ductilidade é menos crítica.

3.2 Armadura livre em pilares (permitir redução descendente)

Este controlo determina se a armadura longitudinal pode diminuir à medida que desce entre pisos.

• OFF (padrão conservador): a armadura não diminui nos pisos inferiores. Se o piso superior terminar com 8 varões, os inferiores utilizarão pelo menos 8.
• Benefício: continuidade vertical, robustez e pormenorização mais simples ao longo do conjunto de pilares.
• ON: permite reduzir a armadura nos pisos inferiores quando a área necessária é menor.
  • Benefícios: potencial poupança de aço.
  • Compromissos: menor uniformidade, maior complexidade de desenho e maior atenção a emendas e transições.

Utilize esta definição para alinhar com as prioridades do projeto: exequibilidade uniforme vs. peso mínimo.

3.3 Posicionamento de emendas (base ou meia altura)

Escolha onde colocar as principais emendas longitudinais:

• Na base — muitas vezes conveniente junto à fundação ou onde o confinamento é elevado.
• A meia altura — pode aliviar a congestão junto aos nós e facilitar o escalonamento das emendas.

Esta definição ajuda a equilibrar exequibilidade, gestão de congestão e desempenho do nó.

3.4 Otimização automática para pilares retangulares — como o algoritmo funciona

Para pilares retangulares, o VIS utiliza um algoritmo incremental estruturado para determinar a distribuição de varões. O comportamento depende de a otimização estar ligada ou desligada.

Quando a otimização está OFF (comportamento padrão)

O assistente segue uma lógica clara, passo a passo:

1. Mínimos regulamentares
   • Um varão em cada canto.
   • Número mínimo de varões intermédios em cada aresta (com espaçamento máximo de 30 cm).
2. Dimensionar com essa disposição exata
3. Calcula-se a área de aço necessária e converte-se num diâmetro equivalente com base na lista permitida.
4. Se o diâmetro requerido couber na lista, o processo termina.
   Seleciona-se o menor diâmetro que satisfaça a necessidade.
5. Se o diâmetro requerido exceder a lista, a disposição deve ser expandida.
6. Iterar adicionando um varão a cada aresta
   Aumenta-se uniformemente em todos os quatro lados e repete-se a verificação.
   O processo continua até surgir uma solução válida ou se atingir o máximo de armadura permitido.

Em suma: sem otimização, a armadura expande-se uniformemente em todas as faces até cumprir.

Quando a otimização está ON (procura melhorada)

Não se limita a expandir todas as faces por igual. Exploram-se três padrões em paralelo e escolhe-se o melhor:

• Caminho A — expansão uniforme em todas as arestas: acrescentar um varão a cada aresta, verificar e repetir conforme necessário (igual ao modo padrão).
• Caminho B — expandir no primeiro par de faces opostas: manter as outras duas faces no mínimo até ser necessário.
• ​Caminho C — expandir no segundo par de faces opostas: mesma lógica aplicada ao outro par.

Seleção final (otimização ON): após os três caminhos fornecerem soluções válidas, compara-se o consumo total de aço (dentro da tolerância) e escolhe-se a disposição que utiliza menos aço, favorecendo a distribuição mais homogénea.

Significado: com otimização ON, procuram-se múltiplos padrões de armadura e adota-se a opção mais eficiente e exequível — não apenas a primeira que cumpre.

4) Preferências de armadura em paredes (núcleos) — zonas de bordo, lógica de espaçamentos, vigas de acoplamento

As paredes e os núcleos requerem um tipo de controlo diferente — sobretudo nas zonas de bordo (extremos).

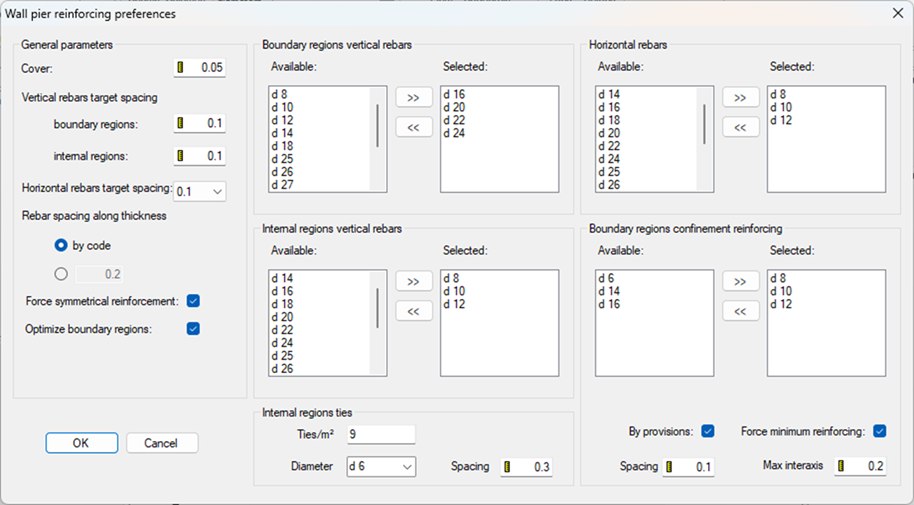

Para cada parede/pier define‑se:

• Lista de diâmetros longitudinais permitidos.
• Objetivos de espaçamento vertical para zonas de bordo (extremos) e para a zona interna (alma central).
• Esforço máximo de espaçamento permitido na espessura (direção transversal).
• ​Otimização opcional do comprimento das zonas de bordo, quando aplicável.

Isto facilita representar o comportamento típico de núcleos: extremos mais resistentes e densos e um campo interno mais moderado.

4.2 Como são escolhidos os diâmetros em paredes

• Parte-se do menor diâmetro da lista.
• Calcula-se o espaçamento mínimo necessário para cumprir o dimensionamento.
• Se esse espaçamento for maior ou igual ao objetivo, utiliza-se esse diâmetro; caso contrário, passa-se ao seguinte.
• Resultado previsível: os objetivos de espaçamento determinam a seleção do diâmetro (aparecem diâmetros maiores apenas quando os menores não cumprem).

4.3 Vigas de acoplamento (spandrels)

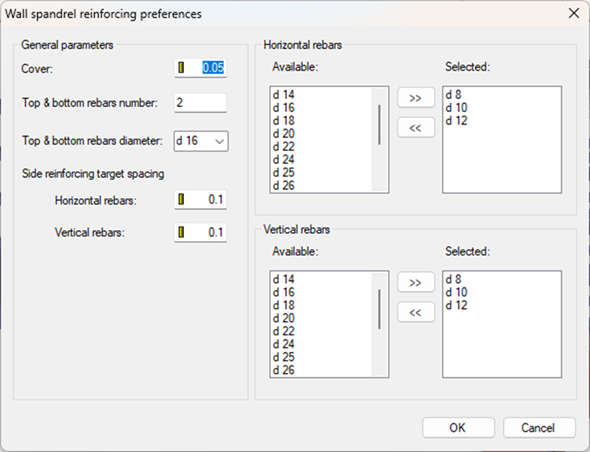

Para as vigas de acoplamento, pode especificar:

• Armadura de bordo (superior e inferior) para garantir a correta amarração da ação de acoplamento.
• Armadura longitudinal interna através de listas de diâmetros e objetivos de espaçamento, seguindo a lógica do “menor diâmetro que cumpre o objetivo”.

Antes de converter a solicitação em varões reais, podem aplicar-se pequenos multiplicadores à:

• Armadura longitudinal
• Armadura transversal

Estes multiplicadores aumentam ligeiramente necessidade de armadura usada pelo assistente, criando margem para aproximações de modelação e efeitos de arredondamento.
Se não houver motivo para alterar, os valores por defeito são sensatos numa fase inicial.

6) Bloqueio de elementos — mantenha o que já afinou

Qualquer viga, pilar ou parede pode ser bloqueada antes da execução:

• Bloqueado = a armadura existente não é alterada.
• Desbloqueado = a armadura pode ser redimensionada de acordo com as preferências atuais.

O bloqueio é essencial quando:

• Existem afinações manuais em regiões críticas;
• Pisos inferiores ou elementos de transferência devem manter-se como estão;
• Troços de parede junto a aberturas requerem confinamento personalizado.

É a forma mais segura de iterar sem sobrescrever decisões de projeto intencionais.

7) Executar o assistente — o que acontece a seguir

Ao clicar Executar:

1. Segmentam‑se os elementos de pórtico onde necessário.
2. Atribui‑se armadura longitudinal e transversal conforme as preferências.
3. Mantém‑se a continuidade entre apoios e pisos.
4. Aplica‑se a lógica de resistência/capacidade/pormenorização.
5. Assinalam‑se as zonas ambíguas ou não triviais para decisão de engenharia.

De seguida, execute verificações a nível de projeto:

• Resistência (PMM e esforço transverso),
• Capacidade (se o modo sísmico estiver ativo),
• Estado de serviço,
• Pormenorização.

Isto alimenta os painéis de resultados e identifica onde é necessário rever armaduras.

8) Revisão — utilize os editores, não uma folha em branco

Reveja a armadura nos editores dedicados:

• Editor de Armaduras de Barras (vigas e pilares)
• Editor de Armaduras de Paredes (piers e vigas de acoplamento)

Estes editores permitem:

• Ajustar comprimentos, diâmetros e posições de varões,
• Modificar ou criar troços de armadura,
•     Editar estribos/laços e armadura transversal de paredes,
•     Copiar armaduras entre elementos ou entre pisos,
•     Reexecutar verificações diretamente no ambiente de edição.

Trata‑se de trabalho de engenharia real — focado, iterativo e com retorno imediato.

9) Um fluxo simples e repetível de 9 passos

1. Importar o modelo de análise e definir unidades/código.
2. Carregar definições guardadas (opcional): aplicar as definições do assistente e as definições de código previamente guardadas, para começar com os padrões da sua equipa.
3. Preencher as preferências de vigas/pilares/parede (diâmetros, objetivos de espaçamento, emendas, otimização, primário/secundário).
4. Bloquear os elementos que não pretende alterar.
5. Executar o Design Wizard.
6. Executar verificações de resistência/capacidade/serviço/pormenorização.
7. Refinar apenas onde as verificações indicarem (editores de armaduras).
8. Exportar disposições, desenhos ou IFC.
9. Ciclo de atualização (quando o modelo de análise muda):

• Reimportar a nova versão do modelo.
• Importar armaduras do ficheiro VIS anterior para todos os elementos cuja geometria se mantenha.
• Executar o assistente apenas numa seleção: aplicá‑lo apenas aos membros onde a armadura não pôde ser importada (por exemplo, geometria alterada), mantendo o restante intacto.
• Voltar a verificar e ajustar localmente, conforme necessário. Para um exemplo passo a passo deste ciclo entre o SAP2000 e o VIS, consulte o seguinte artigo: Workflow flexível entre SAP2000 e VIS.

10) FAQ — esclarecimento de dúvidas comuns

Q1: Porque vejo demasiados diâmetros diferentes em vigas?
As listas de diâmetros podem estar demasiado longas. Mantenha‑as curtas e consistentes para disposições mais uniformes.

Q2: A armadura do pilar mudou entre pisos — é expectável?
Se a armadura livre em pilares estiver ativa, o assistente pode reduzir o número de varões nos pisos inferiores. Coloque inativo para disposições monotónicas não decrescentes.

Q3: As extremidades da parede parecem muito densas — é normal?
Verifique os objetivos de espaçamento nas zonas de bordo e a lista de diâmetros. Objetivos apertados conduzem a maior densidade; ajuste os objetivos ou permita um conjunto de diâmetros diferente.

Q4: Porque há zonas sem armadura?
São deixadas propositadamente sem atribuição, porque a solução não é direta nessas regiões. Abra o editor, dimensione explicitamente e volte a verificar.
